特性

产品详情和应用

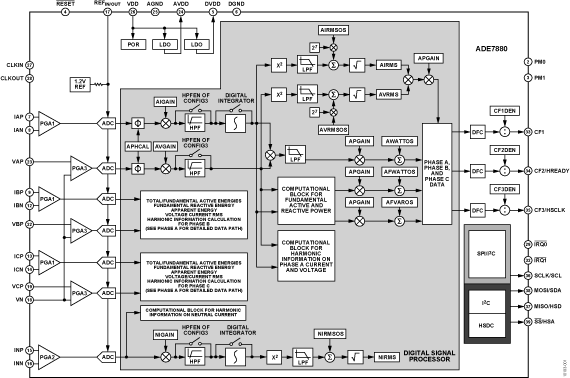

ADE7880是一款高精度、三相电能计量IC，采用串行接口，并提供三路灵活的脉冲输出。该器件内置多个二阶Σ-Δ型模数转换器(ADC)、数字积分器、基准电压源电路及所有必需的信号处理电路，实现总（基波和谐波）有功/视在功率测量和有效值计算，以及基波有功/无功功率测量。此外，ADE7880可以计算相位和零线电流以及相位电压上的谐波均方根、有功/无功/视在功率，以及所有相位的各谐波上功率因数和谐波失真。同时可针对所有电流和电压计算总谐波失真加噪声(THD+N)。一个固定功能数字信号处理器(DSP)负责实现这种信号处理。DSP程序存储在内部ROM存储器中。

ADE7880适合测量各种三线和四线的三相配置有功、无功和视在功率，例如Y形或三角形等。各相均具有系统校准功能，即均方根失调校正、相位校准和增益校准。CF1、CF2和CF3逻辑输出可提供许多功率信息：总有功/视在功率或电流均方根和值以及基波有功和无功功率。

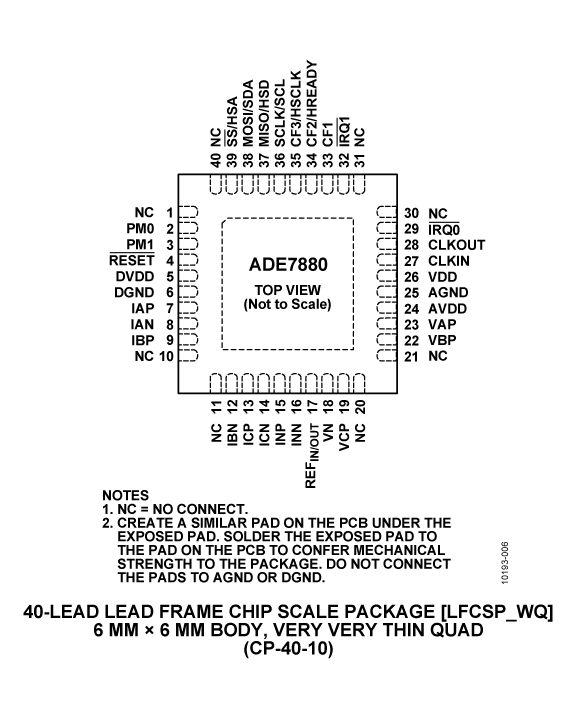

ADE7880具有波形采样寄存器，允许访问所有ADC输出。这些器件还提供电能质量监控，如瞬时低压或高压检测、瞬时高电流变化、线电压周期测量以及相电压与电流之间的角度等。ADE7880可以利用SPI和I²C两个串行接口进行通信。专用高速数据采集(HSDC)端口可以与I²C配合使用，以访问ADC输出和实时功率信息。该器件还有两个中断请求引脚IRQ0和IRQ1，用来指示一个使能的中断事件已经发生。当ADE7880遭遇盗窃篡改时，三种专门设计的低功耗模式可确保电能累计的连续性。ADE7880提供40引脚LFCSP无铅封装，与ADE7854、ADE7858、ADE7868和ADE7878器件引脚兼容。

应用

• 电能计量系统
• 电力质量监控
• 太阳能反相器
• 过程监控
• 电力保护设备
