特性

• 16位(MAX1165)和单字节宽度(MAX1166)的并口
• 高速：165ksps采样速率
• 精度：±2 LSB INL，16位无误码
• 4.096V，25ppm/°C内部基准
• 外部基准范围：+3.8V至+5.25V
• +4.75V至+5.25V单模拟电源供电
• +2.7V至+5.25V数字逻辑电源供电
• 低电源电流
  • 1.8mA (外部基准)
  • 2.7mA (内部基准)
  • 0.1µA (10ksps, 外部基准)
• 小型封装
  • 28引脚TSSOP封装(16位并口)
  • 20引脚TSSOP封装(单字节宽度的并口)

产品详情和应用

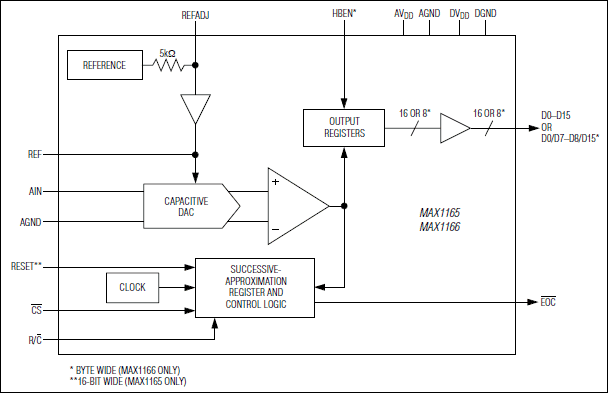

MAX1165/MAX1166是一款16位、低功耗、逐次逼近型模数转换器(ADC)，具有自动关断、工厂调整的内部时钟以及16位并口(MAX1165)或单字节宽度的并口(MAX1166)。这些器件工作于+4.75V至+5.25V单模拟电源和+2.7V至+5.25V的数字逻辑电源。

MAX1165/MAX1166可以采用内部4.096V基准或外部基准。在165ksps采样速度下，MAX1165/MAX1166消耗电流仅为：外部基准时1.8mA、内部基准时2.7mA。AutoShutdown™能10ksps速率下将电源电流减小至0.1mA。

MAX1165/MAX1166是高性能、电池供电数据采集应用的理想选择。出色的动态特性、低功耗和小尺寸封装，使得MAX1165/MAX1166成为对功耗和尺寸要求苛刻的系统的理想选择。

16位字节宽度的MAX1165采用28引脚TSSOP封装，单字节宽度的MAX1166采用20引脚TSSOP封装，两款器件均可提供0°C至+70°C商用级或-40°C至+85°C扩展级温度范围。

应用

• 加速计测量
• 电缆/桥接测试器
• 数据采集
• 数字信号处理(DSP)
• I/O板
• 工业过程控制
• 温度检测与监视
