特性

• 提供扫描模式、内部平均和内部时钟
• 16路先入先出(FIFO)
• SampleSet：用户定义通道顺序，最大长度为256
• 模拟多路复用器具有真正的差分采样/保持
  • 16/8/4通道单端输入
  • 8/4/2通道全差分输入
  • 15/8/4通道相对于公共端的伪差分输入
• 两个软件可选的双极性输入范围
  • ±V_REF/2，±V_REF
• 灵活的输入配置，可访问所有通道
• 高精度
  • ±1 LSB INL、±1 LSB DNL，在整个温度范围无丢码
• 250kHz输入频率下保证70dB SINAD
• 1.5V至3.6V宽范围I/O电源
  • 允许器件串口直接连接1.8V、2.5V或3.3V数字系统
• 2.35V至3.6V供电电压
• 更长的电池寿命，适用于便携应用
  • 低功耗
  • 3V供电、3Msps下，功耗4.2mW
  • 全关断模式下，电流损耗2&microA
• 外差分基准(1V至V_DD)
• 8MHz、3线SPI/QSPI/MICROWIRE/DSP兼容接口
• -40°C至+125°C工作温度范围
• 节省空间的28引脚、5mm × 5mm、TQFN封装
• 500ksps转换速率，无流水线延迟
• 12/10/8位分辨率

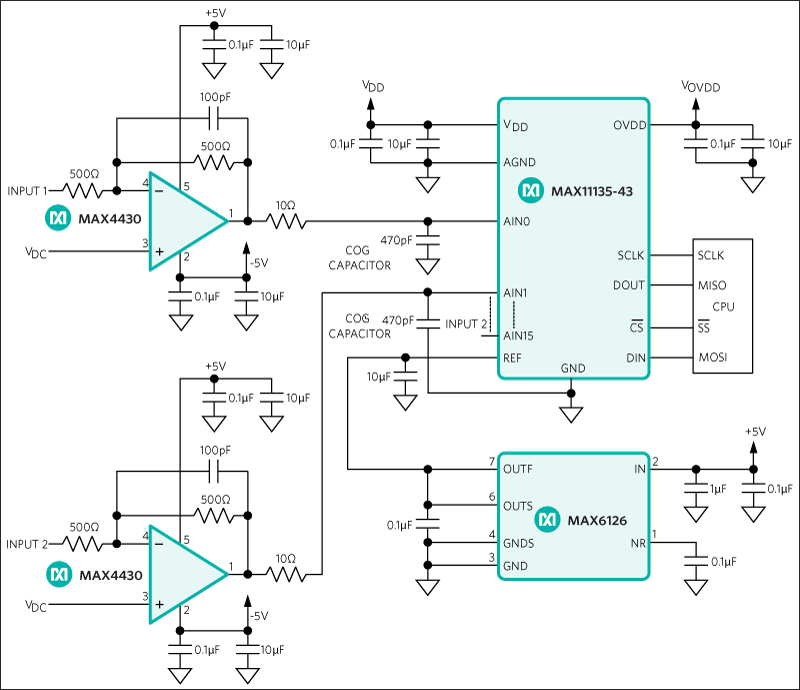

产品详情和应用

MAX11135–MAX11143是业界领先的12/10/8位、1.5MHz全线性带宽、高速、低功耗、串行输出逐次逼近型(SAR)模/数转换器(ADC)，采用外部基准。MAX11135–MAX11143具有内部和外部时钟模式，内部和外部时钟模式下均提供扫描工作。内部时钟模式下，器件的平均计算功能可有效提高SNR；外部时钟模式下，具有SampleSet™功能，而允许用户编程模拟输入通道的顺序。SampleSet架构为多通道应用提供更灵活的排序功能，减轻微控制器或DSP (控制单元)的通信负荷。

内部时钟模式下，集成FIFO支持高速数据采样，可在任何时间或以较低的时钟速率读取数据。这种模式下，器件还支持内部平均计算，以提高嘈杂输入环境的SNR。器件的模拟输入通道可以配置为单端输入、全差分输入或伪差分输入(相对于一个公共输入)。MAX11135–MAX11143工作在2.35V至3.6V电源电压，在500ksps采样速率下仅消耗4.2mW功率。

MAX11135–MAX11143包括自动关断(AutoShutdown™)、快速唤醒功能以及高速3线串行接口。器件具有全关断模式，优化电源管理设计。

8MHz、3线串行接口可直接连接至SPI、QSPI™和MICROWIRE®器件，不需要外部逻辑转换。

优异的动态性能、低电压、低功耗、使用便捷以及小尺寸封装等优点，使得这些转换器非常适合便携式电池供电数据采集系统，以及要求低功耗、空间紧凑的其它应用。

MAX11135–MAX11143采用28引脚、5mm x 5mm TQFN封装，工作在-40°C至+125°C温度范围。

应用

• 电池供电仪表
• 高速闭环系统
• 高速数据采集系统
• 工业控制系统
• 医疗仪表
• 便携系统
