ADI亚德诺 AD9207 产品介绍
2026-03-09
0次
特性
- 灵活的可重新配置通用平台设计
- 每通道支持单、双和四频段
- 数据路径和 DSP 模块可完全绕过
- 具有多芯片同步功能的片内 PLL
- 片外 PLL 的外部 RFCLK 输入选项
- 支持高达 12 GHz 的时钟输入频率
- 最大 ADC 采样率高达 6 GSPS
- 可用的模拟带宽高达 8 GHz
- 使用 JESD204C 的最大数据速率高达 6 GSPS
- 噪声密度：−153 dBFS/Hz
- 6 GSPS，输入为 2.7 GHz 时，ADC AC 性能为 −1 dBFS
- 满量程正弦波输入电压：1.475 V p-p
- 噪声指数：25.3 dB
- HD2:−70 dBFS
- HD3：−68 dBFS
- 最差的其他情况（HD2 和 HD3 除外）：−84 dBFS
- 多种数字特性
- 可选采样滤波器
- 可配置 DDC
- 8 个细调复数 DDC 和 4 个粗调复数 DDC
- 每个 DUC/DDC 48 位
- 可选择旁路细调和粗调 DDC
- 可编程 192 抽头 PFIR 滤波器，用于接收均衡
- 支持通过 GPIOx 引脚加载的 4 种不同的配置文件设置
- 每个数据路径的可编程延迟
- 接收 AGC 支持
- 用于快速 AGC 控制，具有低延迟的快速检测
- 用于缓慢 AGC 控制的信号监控器
- 专用 AGC 支持引脚
- 接收 AGC 支持
- 辅助特性
- 快速跳频
- 具有可选分频比的 ADC 时钟驱动器
- 片内温度监控单元
- 灵活的 GPIOx 引脚
- SERDES JESD204B/JESD204C 接口，16 个通道，速率高达 24.75 Gbps
- 8 通道 JESD204B/JESD204C 变送器 (JTx)
- JESD204B 与最大 15.5 Gbps 的通道速率兼容
- JESD204C 与最大 24.75 Gbps 的通道速率兼容
- 支持实数或复数数字数据（8、12、16 或
24 位）
产品详情和应用

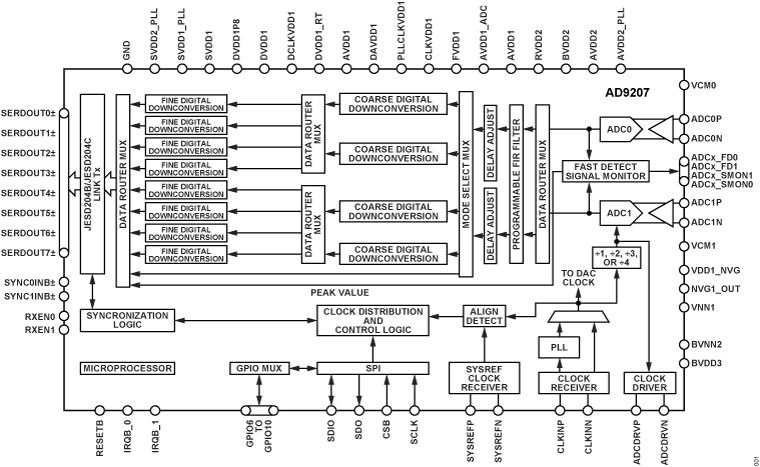

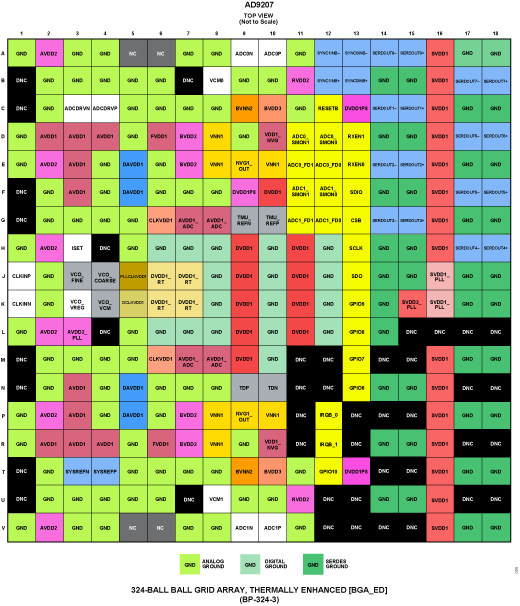

AD9207是一款双通道、12位6 GSPS模数转换器(ADC)。ADC输入集成了具有过载保护的片内宽带缓冲器。该器件设计支持多种应用，能够实现高达8 GHz的宽带信号直接采样。片内、低相位噪声锁相环(PLL)时钟频率合成器可用于生成ADC采样时钟，从而简化高频时钟信号的印刷电路板(PCB)分配。时钟输出缓冲器可用于将ADC采样时钟发送至其他器件。
双通道ADC内核具有高于2 × 10-15的代码误差率(CER)。低延迟快速检测和信号监控可用于自动增益控制(AGC)。灵活的192抽头可编程有限脉冲响应滤波器(PFIR)可用于数字滤波和/或均衡。可编程整数和小数延迟模块支持模拟延迟失配补偿。
数字信号处理(DSP)模块的每对ADC包括两个粗调数字下变频器(DDC)和四个微调DDC。每个ADC可采用一个或两个主要DDC级工作以支持多频段应用。提供四个额外的微调DDC级，每个ADC最多可支持四个频段。与每个DDC相关的48位数控振荡器(NCO)支持快速跳频(FFH)，同时保持同步最多16个通过通用输入和输出(GPIOx)引脚或串行端口接口(SPI)选择的唯一频率分配。
AD9207支持一个或两个可针对JESD204B或JESD204C子类工作配置的JTx链路，从而每个ADC可实现不同的数据路径配置。通过SYSREF±输入引脚，可提供多器件同步支持。
有关详细信息，请参阅本数据手册的“外形尺寸”部分和“订购指南”部分。
应用
- 无线通信基础设施
- 微波点对点、E频段和5G毫米波
- 宽带通信系统、卫星通信
- DOCSIS 3.1和4.0 CMTS
- 电子战
- 电子测试与测量系统
