ADI亚德诺 ADAU1977 产品介绍

2026-03-09 0次

特性

带诊断功能的可编程麦克风偏置（5 V至9 V）
4路10 V rms直接耦合差分输入
利用片内PLL获得主时钟
低电磁辐射设计

ADC动态范围：106 dB
THD + N：-95 dB
可选数字高通滤波器
24位ADC，8 kHz至192 kHz采样速率
欲了解更多特性，请参考数据手册

产品详情和应用

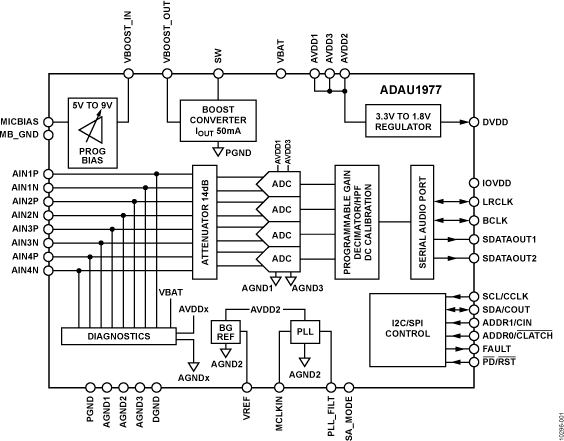

ADAU1977集成4个高性能模数转换器(ADC)，其直接耦合输入具有10 V rms性能。该ADC采用多位Σ-Δ架构，其连续时间前端能够实现低EMI性能。它可以直接连接驻极体麦克风(ECM)，并为麦克风供电提供所需的偏置。内置的诊断电路可检测输入线路上的故障，包括针对麦克风输入故障的全面诊断。可报告以下故障：电池短路、麦克风偏置短路、接地短路、正负输入引脚之间短路和输入引脚开路。此外，每种诊断故障均能以IRQ标志表示，以方便系统设计。同时，它还内置I²C/SPI控制端口。ADAU1977仅采用3.3 V单电源供电。器件内部可产生麦克风偏置电压。麦克风偏置能够通过5 V至9 V范围内的几种步长进行编程。低功耗架构则降低了器件的功耗。片内PLL可从外部时钟输入或帧时钟（采样速率时钟）获得主时钟。当使用帧时钟时，由于PLL的存在，系统中无需使用独立的高频主时钟。ADAU1977采用40引脚LFCSP封装。

应用

汽车音频系统
有源噪声消除系统
