特性

• 16 通道单端或 8 通道差分输入
• 低电源电流 (200μA，在自动睡眠模式中为 4μA)
• 轨至轨差分输入 / 基准
• 16 位无漏失码
• 1μV RMS 噪声，有效位数 (ENOBS) 为 16 (这与 V_REF 无关)
• 非常低的转换噪声：小于 0.02LSB

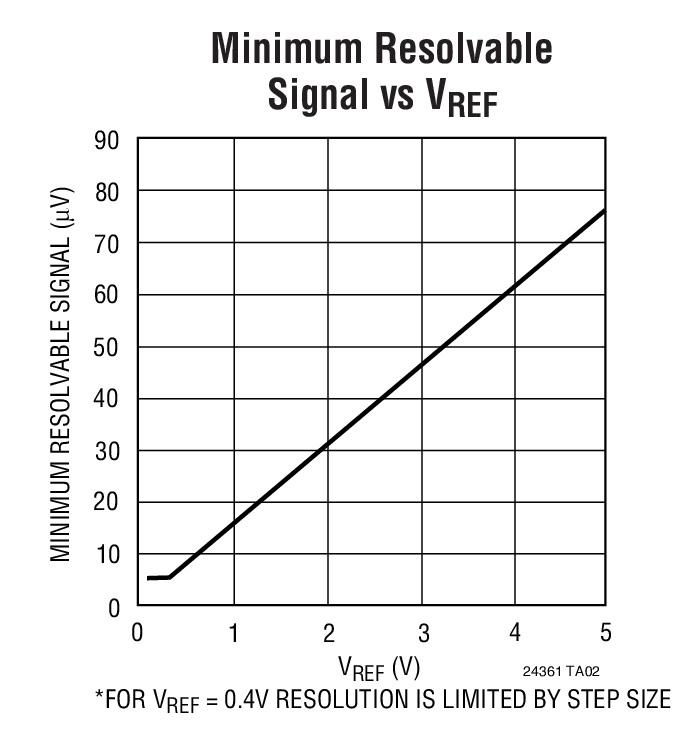

• 可采用一个低至 100mV 的基准来运作 (具有 1.5μV LSB 步长)
• 具有针对任何输入和基准条件的保证调制器稳定性和抗闭锁能力
• 2.7V 至 5.5V 单工作电源
• 内部振荡器 – 无需外部组件
• 87dB 最小值、50Hz 和 60Hz 同时陷波滤波器
• 引脚可兼容 24 位 LTC2418

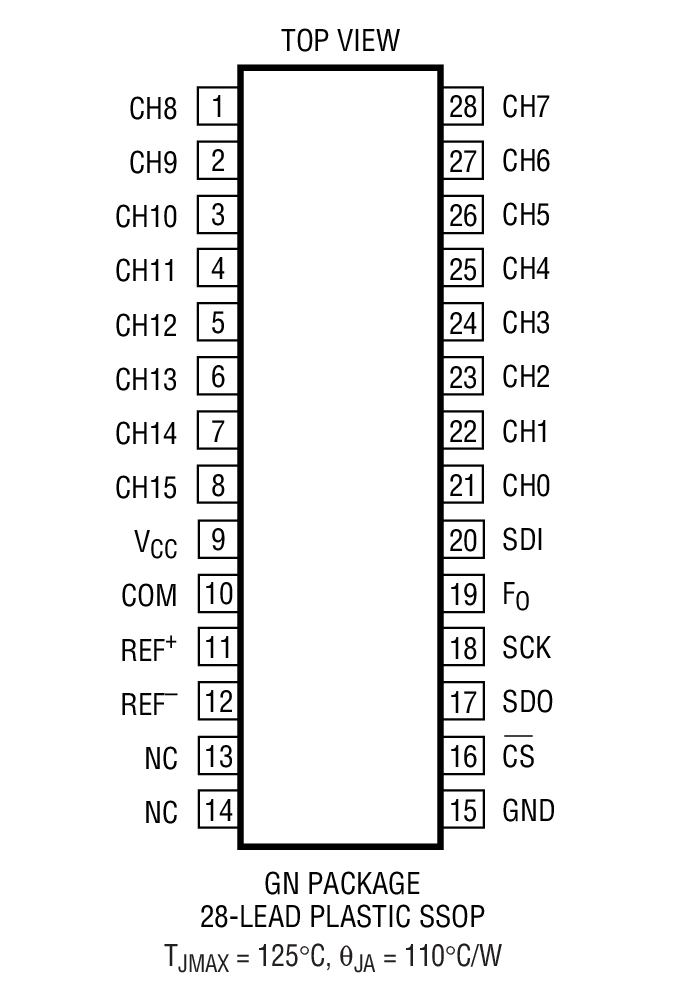

• 28 引脚 SSOP 封装



产品详情和应用

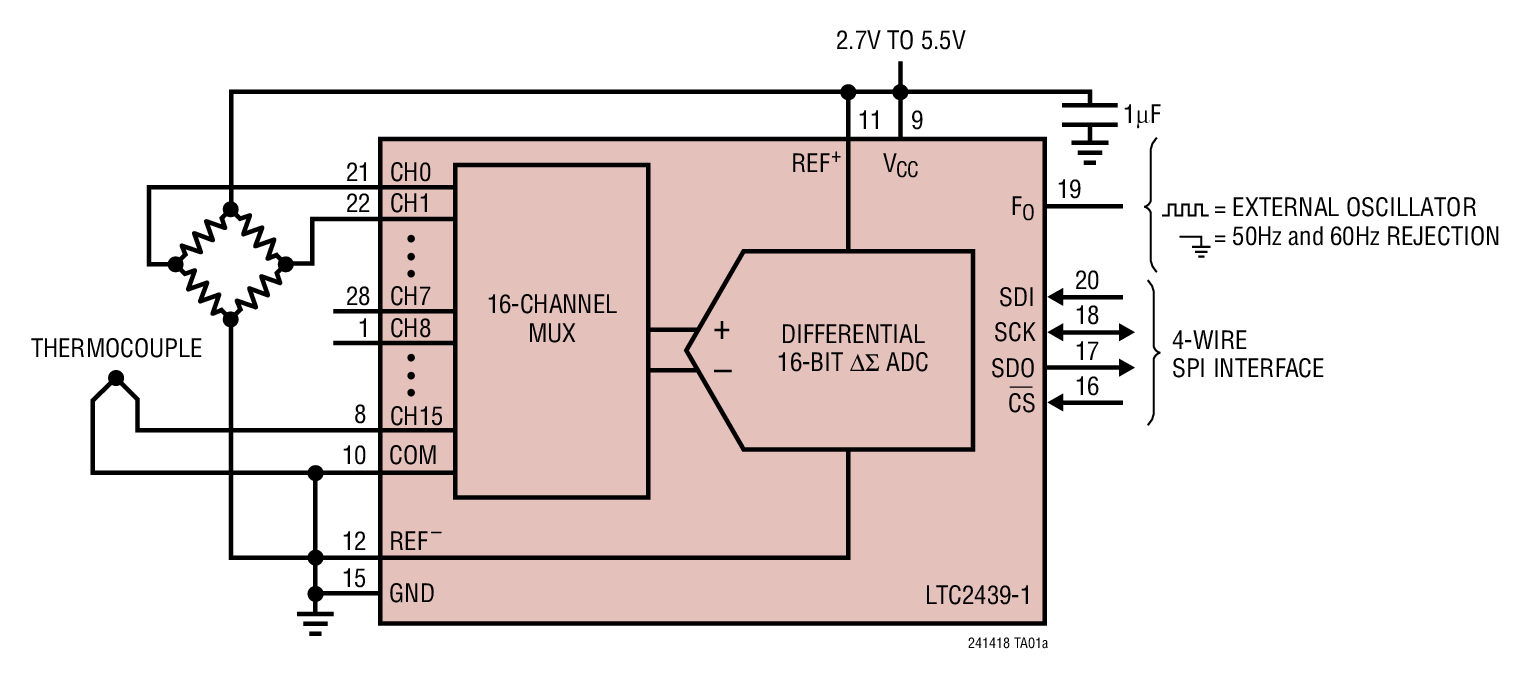

LTC^®2439-1 是一款 16 通道 (8 差分) 微功率、16 位 ΔΣ 模数转换器。它采用 2.7V 至 5.5V 工作电源，并具有一个集成型振荡器、0.12LSB INL 和 1μV RMS 噪声。该器件采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2439-1 进行配置以在 50Hz 和 60Hz ±2% 频率下实现优于 87dB 的差模抑制，也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2439-1。内部振荡器无需外部频率设定组件。

LTC2439-1 接受介于 0.1V 至 V_CC 之间的任何外部差分基准电压，适合于灵活的比例式和远端采样测量应用。可对它进行配置以接受 8 个差分通道或 16 个单端通道。全标度双极输入范围为 –0.5V_REF 至 0.5V_REF。基准共模电压 V_REFCM 和输入共模电压 V_INCM 可独立地设定在 GND 至 V_CC 范围之内。DC 共模输入抑制性能优于 140dB。

LTC2439-1 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活四线式数字接口进行通信。

• 直接传感器数字转换器
• 衡器
• 直接温度测量
• 气体分析仪
• 应变仪换能器
• 仪表
• 数据采集
• 工业过程控制
