特性

• 与AD7656/AD7657/AD7658引脚兼容、软件兼容，去耦要求降低
• 6 个独立ADC
• 真双极性模拟输入
• 引脚/软件可选范围：±10 V、±5 V
• 高吞吐速率：250 kSPS
• iCMOS 工艺技术
• 低功耗
  140 mW （250 kSPS，5 V电源）
• 欲了解更多信息，请参考数据手册

产品详情和应用

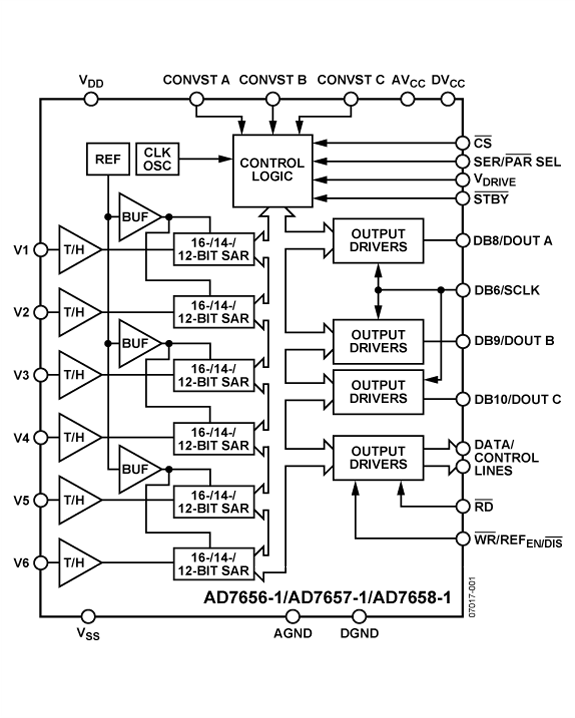

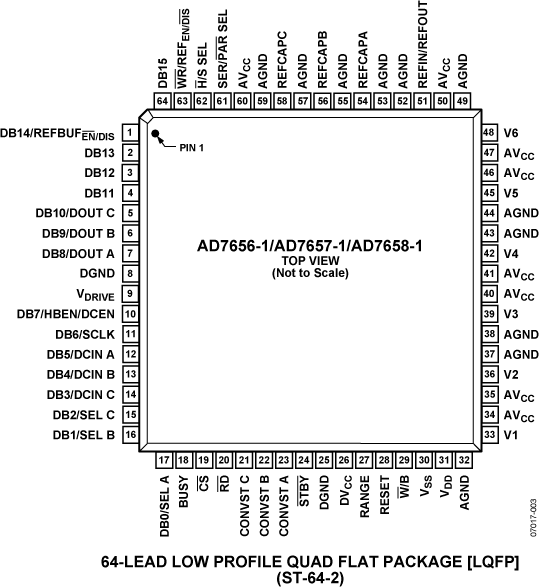

AD7656-1/AD7657-1/AD7658-1 分别是AD7656/AD7657/AD7658降低去耦要求的引脚和软件兼容版本，均内置6个16/14/12位、快速、低功耗逐次逼近型ADC，并集成到一个封装中，采用iCMOS^® 工艺（工业级CMOS）设计。iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。通过这种工艺，可开发在33V高压下工作的高性能模拟IC，其体积性能比是以往的高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS 元件不但可以输入双极性信号，同时还能提升性能，大幅降低功耗并减小封装尺寸。

三款器件的吞吐速率高达250 kSPS，并且内置低噪声、宽带宽采样保持放大器，可处理最高4.5 MHz的输入频率。

转换过程与数据采集利用CONVST信号和内部振荡器进行控制。三个CONVST引脚（CONVST A、CONVST B和CONVST C）允许三对ADC独立地进行同步采样。AD7656-1/AD7657-1/AD7658-1具有一个高速并行接口和一个高速串行接口，为器件与微处理器或DSP的接口连接创造了条件。选择串行接口模式时，每个器件都允许多个ADC以菊花链形式连接至单个串行接口。三款器件均可在 ±4 × V_REF 和±2 × V_REF 范围内支持真双极性输入信号。此外还内置一个2.5 V片内基准电压源。

产品聚焦

1. 片上集成6个16/14/12位250 kSPS ADC。
2. 6个真双极性、高阻抗模拟输入。
3. 高速并行和串行接口。
4. 与AD7656/AD7657/ AD7658器件相比，降低了去耦要求和材料成本。

应用

• 电力线路监控和测量系统
• 仪表和控制系统
• 多轴定位系统
