特性

产品详情和应用

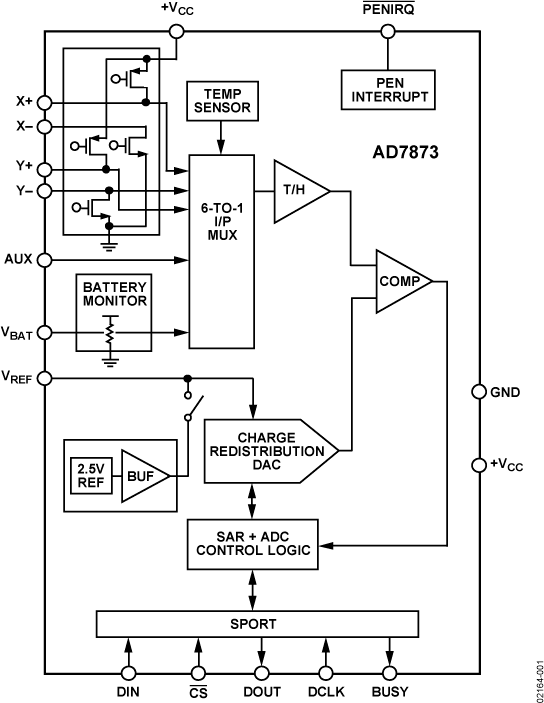

AD7873是一款12位逐次逼近型ADC，具有同步串行接口以及用于驱动触摸屏的低导通电阻开关，采用2.2 V至5.25V单电源供电，吞吐量大于125 kSPS。

AD7873可用于电池测量、温度测量和触摸压力测量，还具有一个2.5 V片上基准电压源，可用于辅助输入、电池监控器和温度测量等模式。不使用时，可关断内部基准电压源以降低功耗。也可以使用外部基准电压，并可在1 V至V_CC范围内变化，模拟输入范围为0 V至V_REF。这款器件具有关断模式，此模式下功耗不足1 µA。

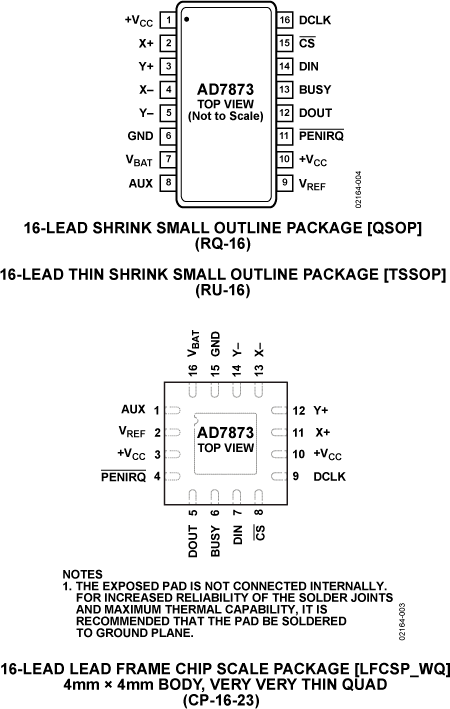

AD7873具有片上开关，再配合低功耗和高速工作特性，使之非常适用于电池供电系统，如带电阻触摸屏的个人数字助理及其它便携式设备。它提供三种封装：16引脚、0.15英寸、四分之一大小集成封装（QSOP），16引脚超薄紧缩小型封装（TSSOP），以及16引脚架构芯片级封装（LFCSP）。

1. 提供比率转换模式，从而可消除因片上开关电阻引起的误差。
2. 片上温度传感器：−40°C至+85°C。
3. 电池监控器输入。
4. 触摸压力测量功能。
5. 低功耗：在125 kSPS吞吐量、V_CC = 3.6 V时，基准电压源关闭情况下的最大功耗为1.37 mW，基准电压源打开情况下的典型功耗为2.41 mW。
6. 可选择4 mm × 4 mm LFCSP封装。
7. 模拟输入范围：0 V至V_REF。
8. 多功能串行I/O端口。

• 个人数字助理
• 智能手持式设备
• 触摸屏监控器
• POS终端机
• 寻呼机
