ADI亚德诺_AD4110-1_产品介绍

ADI亚德诺 AD4110-1 产品介绍

2026-03-09 0次

特性

2 个软件可编程输入端子
- 电流高达 ±20 mA
- 电压高达 ±10 V
- 热电偶
- RTD
取代现有的 3 端子解决方案
为环路供电电流传感器提供现场电源
高达 ±30 V 的高压输入过压保护
内部电流检测电阻器
可选择使用外部电流检测电阻器
即使没有电源，也采用限流输入
超量程和开路检测诊断功能

快速灵活的输出数据速率：5 SPS 至 125 kSPS
- 62 kSPS 时 16 个无噪声位
- 2.5 kSPS 时 18 个无噪声位
- 50 SPS/60 SPS 时 20 个无噪声位
同时进行 50 Hz 和 60 Hz 抑制
通过串行接口执行配置和诊断
- 与 SPI^®、QSPI^™、MICROWIRE^® 和 DSP 兼容的 4 线接口
电源：±12 V 至 ±20 V、+5 V
工作温度：−40°C 至 +105°C

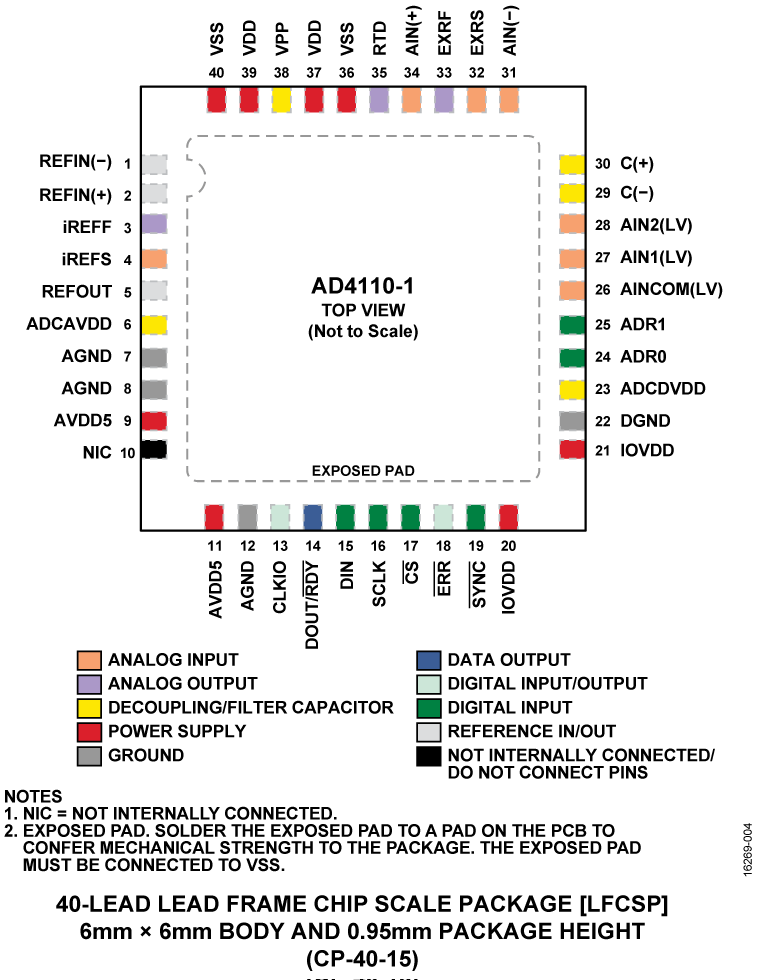

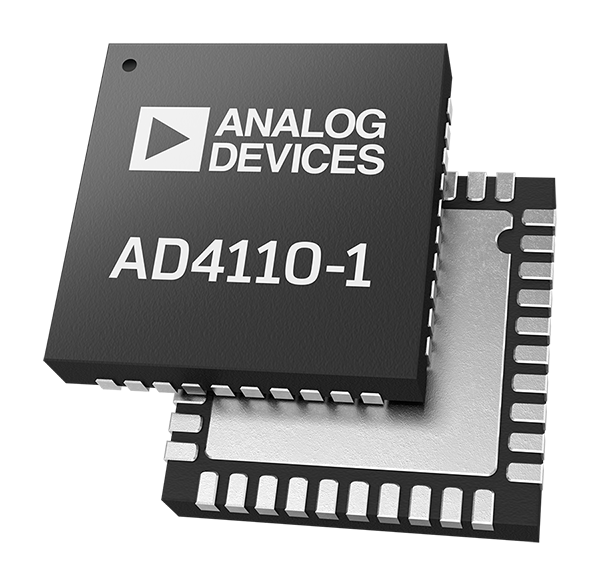

封装：40 引脚 6 mm × 6 mm LFCSP

产品详情和应用

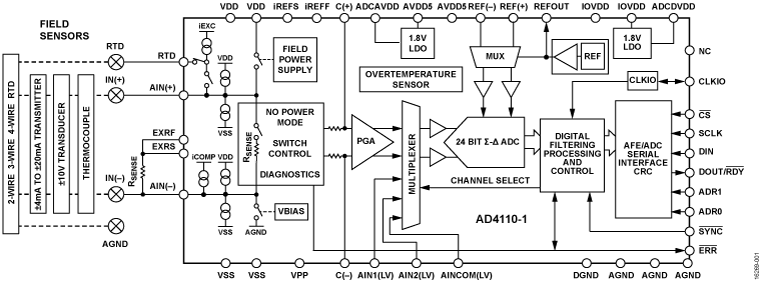

AD4110-1 是一款完整的单通道通用输入模数转换前端，适用于需要灵活传感器类型的工业过程控制系统。

高压输入完全可通过软件针对电流或电压信号进行配置，并允许直接连接所有标准工业模拟信号源，如 ±20 mA、±4 mA 至 ±20 mA、±10 V 以及所有热电偶类型。可为环路供电电流输出传感器提供现场电源。此器件包括用于电阻温度检测器 (RTD) 传感器和其他电阻传感器的一系列激励电流源。集成的全差分可编程增益放大器 (PGA) 提供从 0.2 到 24 的 16 种增益设置。

高压输入可以编程为在电压模式或电流模式下上电。当编程为电流模式时，即使在没有系统模块电源的情况下，独特的输入电路架构也为环路电流提供了路径。

AD4110-1 提供了内部前端诊断功能来指示过压、欠压、开路、过流和过温情况。高压输入具有热保护、过流限制和过压保护。

AD4110-1 集成了精密的 24 位 Σ-Δ 模数转换器 (ADC)，转换速率为 5 SPS 到 125 kSPS，支持同时进行 50 Hz 和 60 Hz 噪声抑制。

应用

过程控制和工业自动化
远程和分布式控制系统
仪器仪表和测量
传感器和数据采集
