AD7142

量产

电容式触摸传感器专用可编程控制器

ADI亚德诺 AD7142 产品介绍
2026-03-09 0次

特性


  • 可编程的电容数字转换器
    36 ms的更新速率(最大序列长度时)
    分辨率优于1 fF
    14个电容式传感器输入通道
    无需使用外部RC调谐元件
    自动转换定序器
  • 片内自动校准逻辑
    自动补偿环境变化
    自适应的阈值和灵敏度电平
  • 用片内RAM存储校准数据

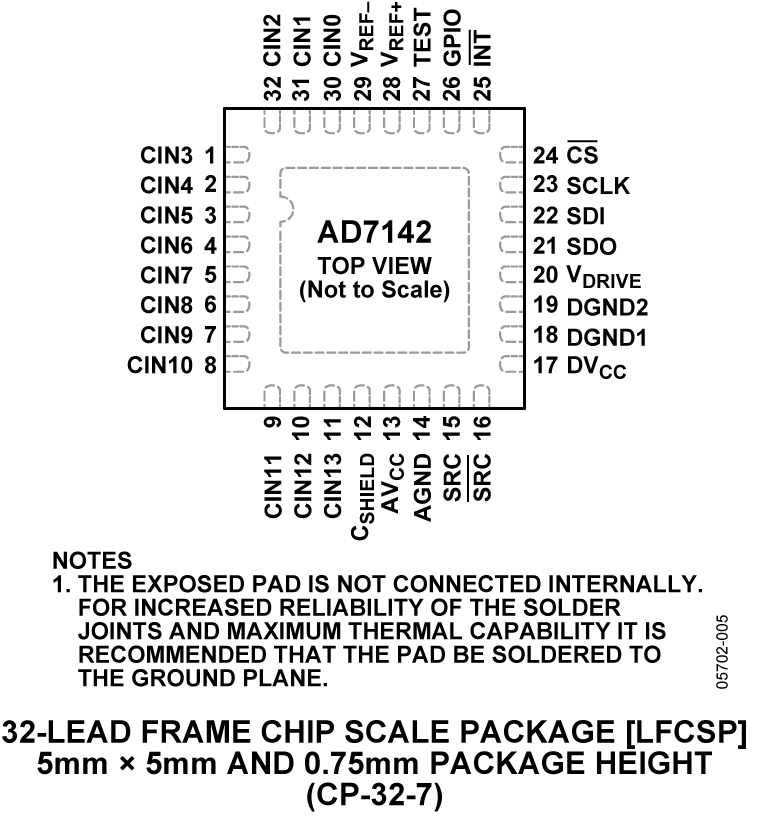

  • SPI®兼容型串行接口(AD7142)

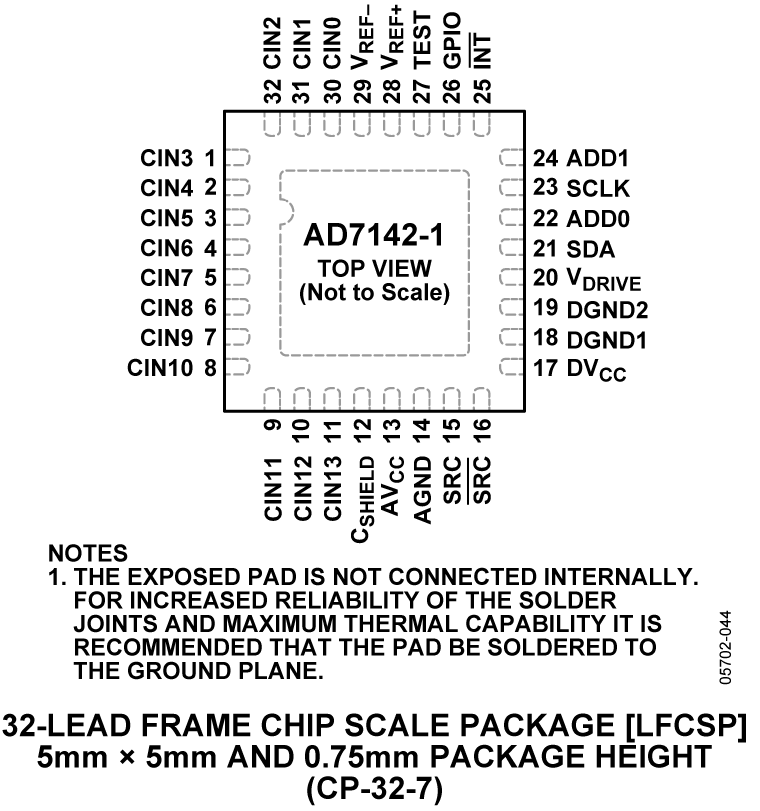

  • I2C®兼容型串行接口(AD7142-1)
  • 串行接口专用独立VDRIVE电平
  • 中断输出和GPIO
  • 32-引脚、5 mm x 5 mm LFCSP_VQ封装
  • 电源电压:2.6 V至3.6 V
  • 低工作电流
    全功率模式:小于1 mA
    低功耗模式:50 µA

产品详情和应用


AD7142和AD7142-1是具有片内环境校准功能的集成式电容-数字转换器(CDC),可用于需要采用新型用户输入法的系统。AD7142和AD7142-1可与外部电容式传感器接口,从而实现电容按钮、滚动条或滚轮等功能。

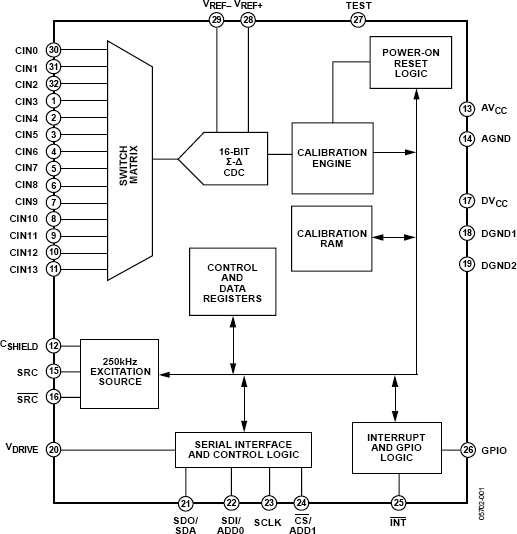

该CDC有14个输入通道,通过一个开关矩阵与一个16位、250 kHz Σ-Δ型电容数字转换器相连。该CDC能够感知外部传感器的电容变化,并借助此信息来记录传感器激活事件。外部传感器既可配置成一系列按钮,也可配置成一个滚动条或滚轮,或者各类传感器的组合。通过对寄存器进行编程,用户可完全控制CDC设置。高分辨率传感器要求在主处理器上运行较少的软件。

AD7142和AD7142-1配有片内校准逻辑,用以处理周围环境发生的变化。传感器闲置时,校准序列将自动按连续间隔执行。由此避免发生因环境变化导致的外部传感器误触或触摸未记录事件。

AD7142采用SPI兼容型串行接口,AD7142-1则采用I2C兼容型串行接口。两者都有中断输出和通用输入/输出(GPIO)。

AD7142和AD7142-1均采用32引脚5 mm ?5 mm LFCSP_VQ封装,工作电压为2.6 V~3.6 V。工作电耗低于1 mA,在低功耗模式(转换间隔为400 ms)下可降至50 μA。

应用

  • 个人音乐播放器和多媒体播放器
  • 蜂窝电话
  • 数码相机
  • 智能手持式设备
  • 电视、A/V和遥控
  • 游戏机
