特性

产品详情和应用

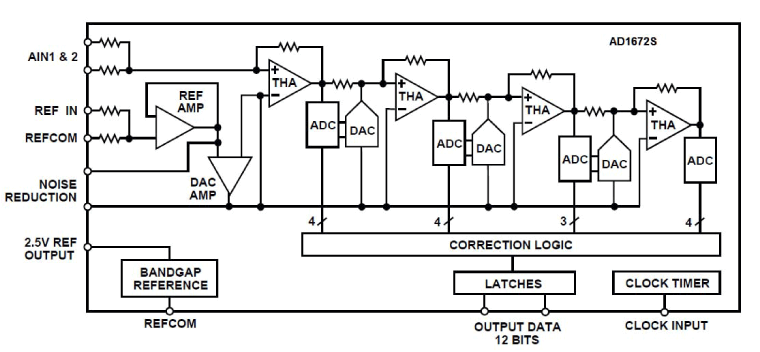

AD1672是一款单芯片、单电源、12位、3 MSPS模数转换器，内置一个片内高性能采样保持放大器(SHA)和基准电压源。它采用多级流水线架构，内置输出纠错逻辑，在3 MSPS数据速率时可提供12位精度，并保证在整个工作温度范围内无失码。AD1672通过高性能BiCMOS工艺和新颖架构的结合来实现高性能。

快速建立的输入采样保持放大器(SHA)既适用于在连续通道中切换负到正满量程电平的多路复用系统，也适合采用最高奈奎斯特速率的频率对单通道输入进行采样。与以前的解决方案相比，AD1672提供宽带输入，功耗与成本均有所降低，支持通信、成像和医疗应用中的新设计。AD1672提供基准输出引脚和基准输入引脚，允许将片内基准电压源用作系统基准电压源。也可以选用外部基准电压源，以满足应用的直流精度与温度漂移要求。对于0 V至2.5 V和0 V至5.0 V的单极性输入范围，数字输出数据为直接二进制输出格式。对于–2.5 V至+2.5 V的双极性输入范围，数字输出数据为偏移二进制格式。超量程信号(OTR)指示溢出状况，它可以与最高有效位一起用来判断溢出是下溢还是上溢。
