ADI亚德诺 AD4696 产品介绍
2026-03-09
0次
特性
- 轻松驱动
- 降低了模拟输入和基准电压源驱动要求
- 片内基准电压缓冲器（仅限WLCSP）
- 每个模拟输入提供高达5 mA的过压保护
- 长采集阶段，≥71.5% (715 ns/1000 ns)周期时间（1 MSPS时）
- 高性能
- 采样速率：500 kSPS (AD4695)或1 MSPS (AD4696)
- INL：±1.0 LSB（最大值）
- 保证16位、无失码
- SINAD：93 dB（典型值），fIN = 1 kHz
- 过采样动态范围：111.2 dB，OSR = 64
- 小尺寸，高通道密度

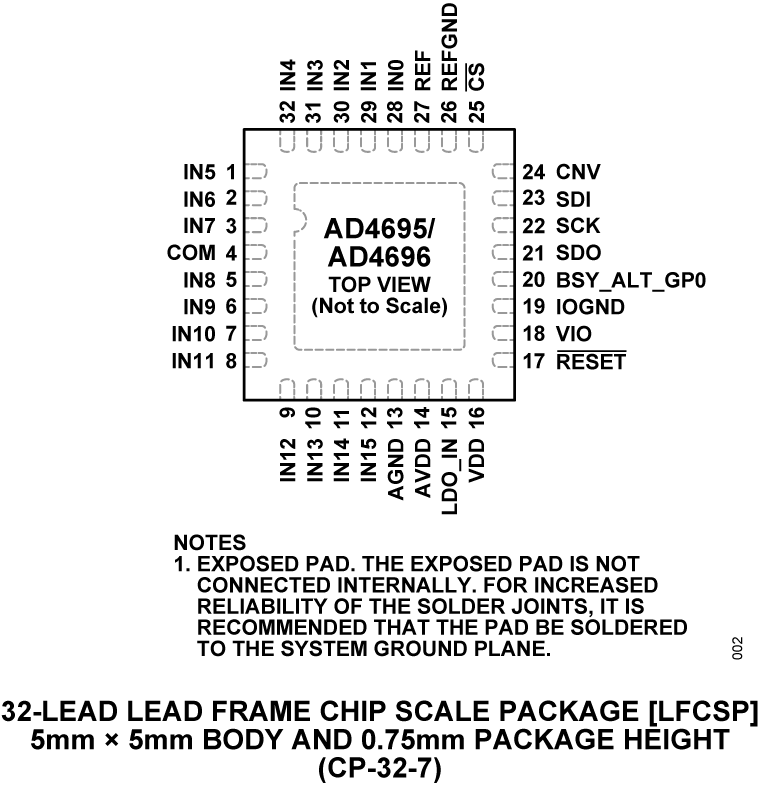

- 32引脚5 mm x 5 mm LFCSP封装

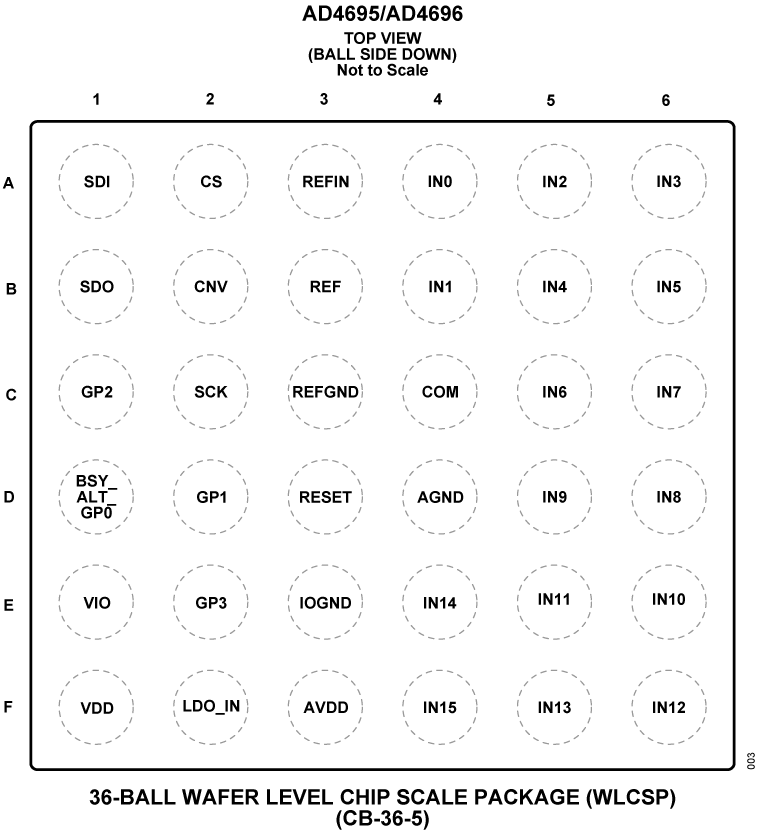

- 36引脚2.96 mm × 2.96 mm WLCSP封装
- 轻松驱动特性，支持采用更少组件的系统级设计
- 增强数字功能
- 第一转换精度，无延迟或流水线延迟
- 快速转换时间，双通道/四通道SDO模式支持低SPI时钟速率
- 可自定义的通道时序控制器
- 片内过采样和抽取
- 阈值检测警报
- 失调和增益校正
- 自动转换（自动循环）模式
- 1.14 V至1.98 V逻辑SPI
- 低功耗
- fS = 1 MSPS时：8 mW，fS = 500 kSPS时：4 mW
- 4 μW待机功耗，禁用内部LDO
- 内部LDO支持使用3.15 V至5.5 V模拟单电源供电
- 宽工作温度范围：−40°C至+125°C
产品详情和应用

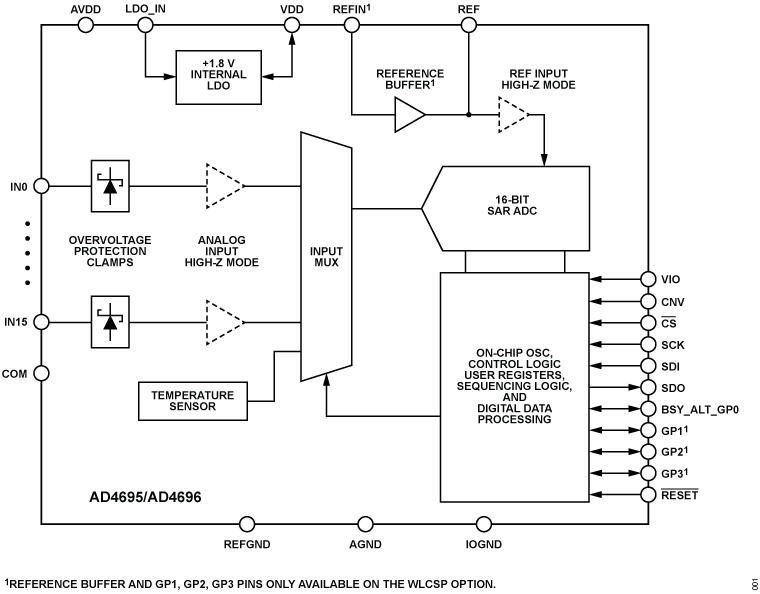

AD4695/AD4696 是紧凑型、高精度、低功耗、16 通道、16 位、500kSPS/1 MSPS、多路复用输入精密逐次逼近寄存器 (SAR) 模数转换器 (ADC)，具有轻松驱动功能和广泛的数字化功能。
AD4695/AD4696 适合用于空间受限的多通道精密数据采集系统和监控电路。AD4695/AD4696 具有真正的 16 位 SAR ADC 无失码内核、16 通道低串扰多路复用器、灵活的通道时序控制器、每个模拟输入上的过压保护钳位电路、片内过采样和抽取、阈值检测和警报指示器，以及自主转换（自动循环）模式。
AD4695/AD4696 轻松驱动功能可放宽对模拟前端 (AFE) 和基准电压源电路的驱动要求。模拟输入高阻抗模式和基准电压源高阻抗模式消除了专用高速 ADC 驱动器和基准电压源缓冲区的需求，简化了系统设计，减少了组件数量，并增加了通道密度。
每个模拟输入上的输入过压保护钳位可防止 AD4695/AD4696 发生过压事件，并防止一个通道上的过压事件导致其他通道性能降低（见图26）。
AD4695/AD4696 具有先进的数字功能，可与各种低功耗数字主机兼容。低串行外围接口 (SPI) 时钟频率要求，片内可定制的通道时序控制器，以及过采样和抽取，降低了数字主机系统的负担。自动循环模式和阈值检测功能可自动执行转换，并根据具体通道的阈值限制生成警报，从而实现低功耗、中断驱动的固件设计。
AD4695/AD4696 采用 5 mm × 5 mm 32 引脚 LFCSP 包装，可在 −40°C 至 +125°C 的温度范围内工作。
应用
- 光电二极管监控
- 医疗仪器仪表
- 生命体征监测
- 电子测试和测量
- 自动测试设备
- 仪器仪表和过程控制
- 电池供电设备
