ADI亚德诺 AD7783 产品介绍

2026-03-09 0次

特性

单通道、24位Σ-Δ型ADC
引脚可配置（无可编程寄存器）
- ISOURCE选择
- 引脚可编程输入范围（±2.56 V或±160 mV）
更新速率：19.79 Hz（固定值）
50 Hz和60 Hz同时抑制
24位无失码

18.5位峰－峰值分辨率（±2.56 V范围）
16.5位峰－峰值分辨率（±160 mV范围）
主/从工作模式
从模式
三线式串行接口
SPI^®、QSPI^™、MICROWIRE^™、DSP兼容
SCLK上为施密特触发器
额定工作电压：3 V和5 V（单电源）
正常：1.3 mA（3 V）
掉电：9 µA
轨到轨输入缓冲和PGA

产品详情和应用

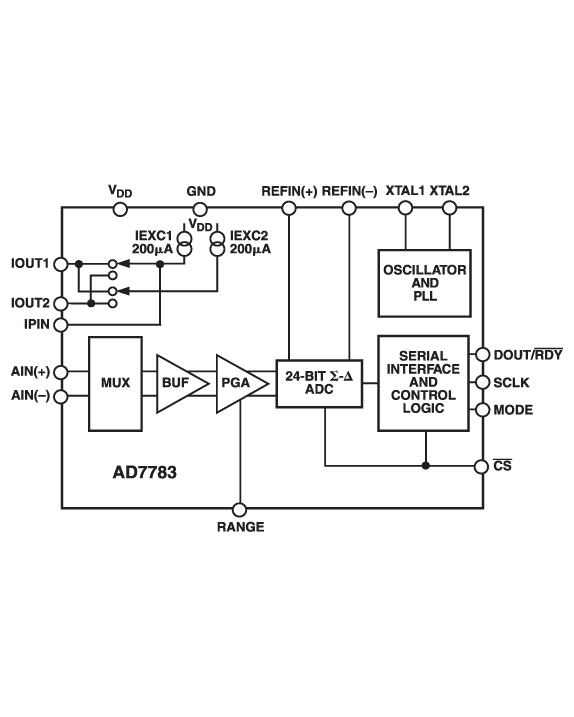

AD7783是一款适合低频测量应用的完整模拟前端。该24位Σ-Δ型ADC包含一个可配置为1或16增益的全差分输入通道，允许±2.56V的满量程输入信号范围，或从+2.5V差分基准电压输入获得±160mV。它还集成了两个200 mA电流源。

AD7783具有一个极其简单的只读数字接口，能在主模式或从模式下工作。不需要设置片内寄存器。输入信号范围和电流源选择使用两个外部引脚进行配置。

器件采用32.768 kHz晶振，通过片内PLL产生所需的内部工作频率。该器件的输出数据速率通过主时钟固定于19.79Hz，并且以此更新速率同时提供50Hz和60Hz抑制。在此更新速率下，可获得18位峰峰值分辨率。

AD7783采用3 V或5 V单电源供电。工作电压为3 V时，功耗为3.9 mW，AD7783采用16引脚TSSOP封装。

AD778x系列的另一个器件为AD7782。AD7782与AD7783相似，但未集成电流源和两个差分输入通道。

应用

传感器测量
工业过程控制
温度测量
压力测量
电子秤
便携式仪器仪表
