特性

产品详情和应用

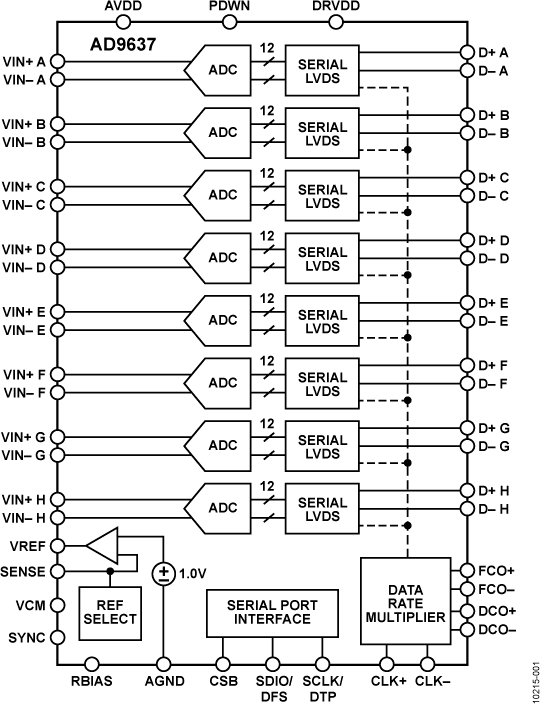

AD9637是一款8通道、12位、40 MSPS/80 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达80 MSPS，具有杰出的动态性能与低功耗特性，对小封装尺寸的应用很有意义。

该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。

为获得合适的LVDS串行数据速率，该ADC会自动倍乘采样速率时钟。它提供一个数据时钟输出(DCO)用于在输出端捕获数据，以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持各通道单独进入省电状态；禁用所有通道时，典型功耗低于2 mW。

该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

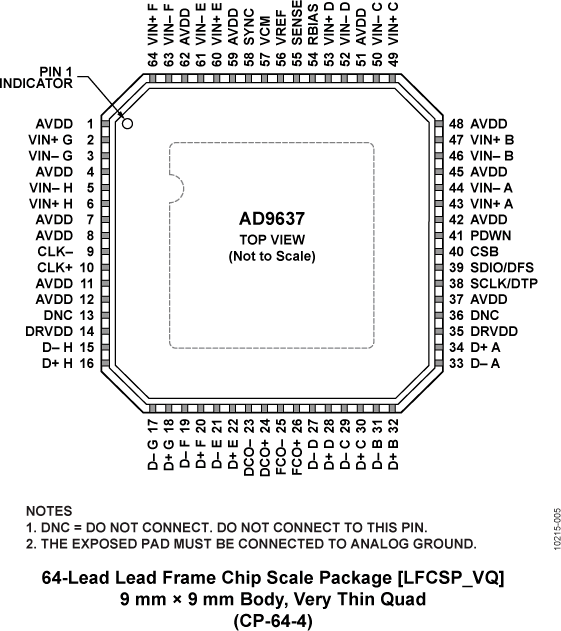

AD9637采用符合RoHS标准的64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。

应用

• 医疗成像和无创超声检测
• 便携式超声和数字波束形成系统
• 正交无线电接收机
• 分集无线电接收机
• 光纤网络
• 测试设备

产品聚焦

1. 小尺寸。一个小型封装中集成8个ADC，节省空间。
2. 低功耗：每通道60 mW (80 MSPS)，功率选项可调整。
3. 易于使用：数据时钟输出(DCO)的工作频率高达480 MHz，支持双倍数据速率(DDR)操作。
4. 使用灵活：SPI控制提供丰富灵活的特性，可满足各种特定系统的需求。
5. 与AD9257（8通道14位ADC）引脚兼容。
