特性

• I²C兼容的串行接
  • 400kHz快速模式
  • 1.7MHz高速模式
• 单电源
  • 2.7V至3.6V (MAX1237/MAX1239)
  • 4.5V至5.5V (MAX1236/MAX1238)
• 内部基准
  • 2.048V (MAX1237/MAX1239)
  • 4.096V (MAX1236/MAX1238)
• 外部基准：1V至V_DD
• 内部时钟
• 4通道单端或2通道全差分(MAX1236/MAX1237)
• 12通道单端或6通道完全差分(MAX1238/MAX1239)
• 内置FIFO，具有通道扫描模式
• 低功耗
  • 94.4ksps时，670µA
  • 40ksps时，230µA
  • 10ksps时，60µA
  • 1ksps时，6µA
  • 处于关断模式时，0.5µA
• 软件可配置的单极性/双极性
• 小型封装
  • 8引脚µMAX封装(MAX1236/MAX1237)
  • 16引脚QSOP (MAX1238/MAX1239)

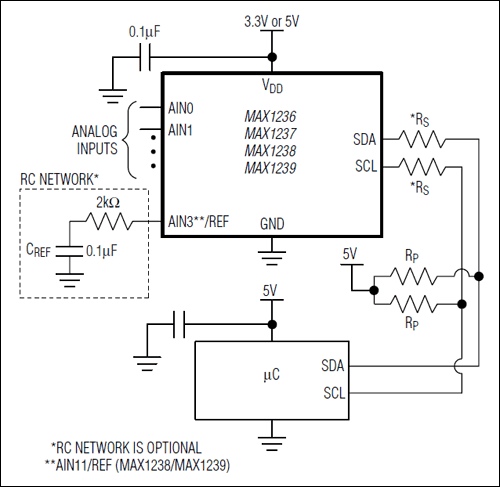

产品详情和应用

MAX1236–MAX1239低功耗、12位多通道模数转换器(ADC)具有内部采样/保持(T/H)、电压基准、时钟和I²C兼容的2线串行接口。这些器件工作于2.7V至3.6V (MAX1237/MAX1239)或4.5V至5.5V (MAX1236/MAX1238)单电源，在94.4ksps最大采样速率下，仅需电流670µA。在采样速率低于46ksps时，电源电流降至230µA以下。AutoShutdown™功能在两次转换间自动关断器件，使在更低的数据吞吐率下，将电源电流降低至1µA以下。MAX1236/MAX1237有四路模拟输入通道，而MAX1238/MAX1239具有12路模拟输入通道。全差分模拟输入可以通过软件配置为单极性或双极性、单端或差分工作方式。

满量程模拟输入范围由内部基准，或1V至V_DD范围的外接基准来决定。MAX1237/MAX1239具有2.048V的内部基准，而MAX1236/MAX1238具有4.096V的内部基准。MAX1236/MAX1237采用8引脚µMAX®封装，而MAX1238/MAX1239采用16引脚QSOP封装。MAX1236–MAX1239保证工作于扩展级温度范围(-40°C至+85°C)。如需引脚兼容的10位型号，请参考MAX1136–MAX1139的数据资料。如需引脚兼容的8位型号元件，请参考MAX1036–MAX1039的数据资料。

应用

• 电池供电测试设备
• 手持式便携应用
• 医疗仪器
• 接收信号强度指示
• 太阳能供电远端系统
• 系统监控
