特性

• 均方根（RMS）噪声：65 nV
• 仪表放大器
• 温度传感器
• 内部时钟振荡器
• 50 Hz/60 Hz同时抑制
• 更新速率：4.17 Hz至123 Hz
• 功耗：250 µA（典型值）
• 省电模式：1 µA
• 电源电压：2.7 V至5.25 V
• 温度范围：–40°C至+85°C
• 独立接口电源
• 16引脚TSSOP封装

产品详情和应用

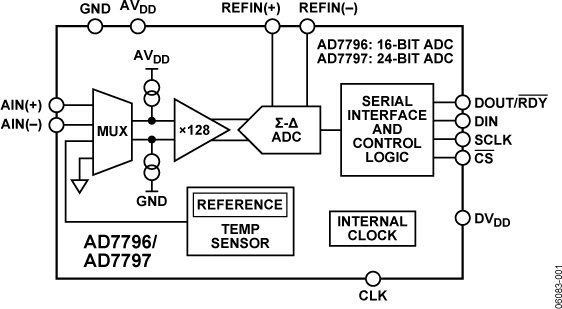

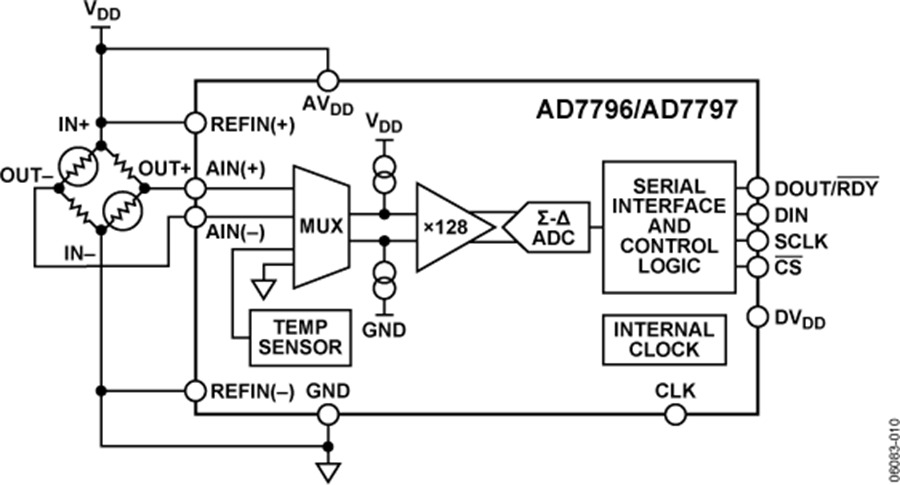

AD7796/AD7797均为适合电子秤等高精度、桥式传感器应用的完整模拟前端。AD7796/AD7797包含Σ-∆型ADC，分别支持16/24位分辨率。片内仪表放大器具有128的固定增益，可直接将来自桥式传感器等的小幅度信号输入ADC。

每个器件具有一路差分输入和一个温度传感器，与ADC内部相连。此传感器可用于电桥的温度补偿。

该器件可以采用内部时钟工作，或者也可采用外部时钟工作，输出数据速率可通过软件编程设置，可在4.17 Hz至123 Hz的范围内变化。

AD7796/AD7797采用2.7 V至5.25 V电源供电，典型功耗为250 µA，采用16引脚TSSOP封装。

应用

• 电子秤
• 应变计
• 工业过程控制
• 仪器仪表
• 便携式仪器仪表
