特性

产品详情和应用

MAX5494–MAX5499为10位(1024抽头)、双路、非易失、线性变化、可编程分压器和可变电阻，可实现机械电位器功能，但以3线SPI™兼容串口代替了机械调节。MAX5494/MAX5495是双路、3端、可编程分压器；MAX5496/MAX5497是双路、2端可变电阻；MAX5498/MAX5499含有一个2端可变电阻和一个3端可编程分压器。

MAX5494–MAX5499的内部非易失电擦除可编程只读存储器(EEPROM)可存储上电初始化时滑动端位置。3线SPI兼容串口支持最大7MHz的数据通信速率。

MAX5494–MAX5499适合需要数字控制电位计的应用。可提供10kΩ和50kΩ端到端电阻，端到端温度系数为35ppm/°C。每通道比例温度系数为5ppm/°C，非常适合于需要低温度系数可编程分压器的应用，如低漂移，可编程增益放大器。

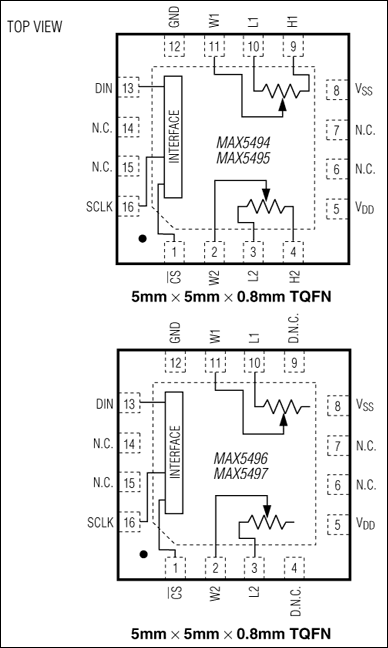

MAX5494–MAX5499可工作在单电源(+2.7V至+5.25V)或双电源(±2.5V)模式。向非易失存储器写入数据时，器件消耗400µA (最大值)的电源电流；静态电源电流为1.5µA (最大值)。器件可提供节省空间的(5mm x 5mm x 0.8mm) 16引脚TQFN封装，适用于扩展温度范围(-40°C至+85°C)。

应用

• 增益与失调调节
• LCD对比度调节
• 低偏差可编程增益放大器
• 替代机械电位器
• 压力传感器
• 音量控制
