特性

• 双通道、256位电位计
• 端到端电阻：2.5 kΩ、10 kΩ、50 kΩ和100 kΩ
• 紧凑型10引脚MSOP (3 mm × 4.9 mm)封装
• 快速建立时间：tS = 5 µs（上电时的典型值）
• 完整读/写游标寄存器
• 上电预设为中间值
• 工厂编程应用中，计算机软件取代微控制器
• 单电源：2.7 V至5.5 V
• 低温度系数：35 ppm/°C
• 低功耗：I_DD = 6 µA（最大值）
• 宽工作温度范围：−40°C至+125°C
• 提供评估板

产品详情和应用

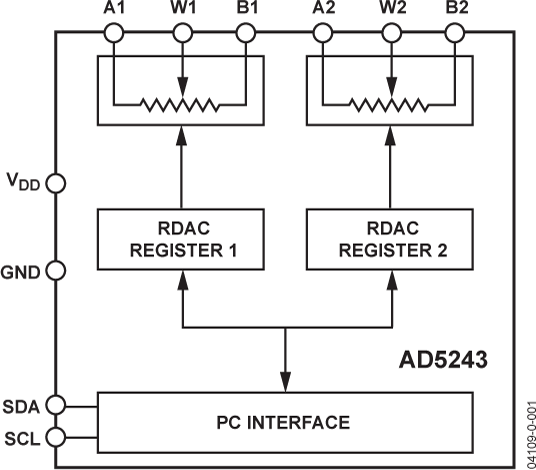

AD5243和AD5248提供一种适合双通道、256位调整应用的3 mm × 4.9 mm、紧凑型封装解决方案。AD5243可实现与三端机械电位计相同的电子调整功能，而AD5248可实现与两端可变电阻相同的调整功能。这些器件提供四种端到端电阻值（2.5 kΩ、10 kΩ、50 kΩ和100 kΩ），具有低温度系数特性，非常适合高精度、高稳定度可变电阻调整应用。游标设置可通过I2C兼容数字接口控制。AD5248具有额外的封装地址解码引脚AD0和AD1，允许多个器件在PCB上共享同一个双线式I2C总线。游标与固定电阻任一端点之间的电阻值，随传输至RDAC锁存器中的数字码呈线性变化。（数字电位计、VR和RDAC这些术语可以互换使用。）

该器件采用2.7 V至5.5 V电源供电，功耗小于6 µA，适合便携式电池供电应用。

针对在工厂对AD5243/AD5248进行编程的应用，ADI公司提供可在Windows^® NT/2000/XP操作系统上运行的器件编程软件。该软件可有效代替外部I2C控制器，进而加速系统上市。现可提供AD5243/AD5248评估套件和软件。评估套件包括电缆和说明手册。

应用

• 系统校准
• 电子设备电平设置
• 在新设计中代替机械调整器
• 永久性工厂印刷电路板(PCB)设置
• 压力、温度、位置、化学和光学传感器调节
• RF放大器偏置
• 增益控制和失调电压调整
