特性

• 双通道、1024位分辨率
• 标称电阻：25 kΩ、250 kΩ
• 标称电阻容差误差：±8%（最大值）
• 低温度系数：35 ppm/°C
• 2.7 V至5 V单电源或±2.5 V双电源
• 电流监控可配置功能
• SPI兼容型串行接口
• 非易失性存储器存储游标设置
• 加电刷新EEMEM设置
• 永久性存储器写保护
• 电阻容差储存于EEMEM中
• 26字节额外非易失性存储器，用于存储用户定义信息
• 1M编程周期
• 典型数据保留期：100年

产品详情和应用

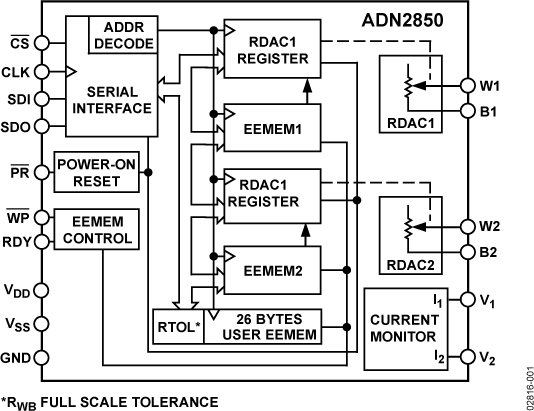

ADN2850是一款双通道非易失性存储器和1024步分辨率的数字控制电阻器，保证最大电阻容差误差仅为±8%。该器件可实现与机械可变电阻器相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。ADN2850通过SPI^®兼容型串行接口进行多功能编程，提供16种工作和调整模式，包括：暂存编程、存储器存储和恢复、递增/递减、±6 dB/步对数抽头调整、游标设置回读、以及用于存储其它器件的存储器数据、查找表或系统识别信息等用户自定义信息的额外EEMEM。

在暂存编程模式下，可以直接将具体设置编程至RDAC寄存器，使其设置W端与B端之间的电阻。该设置信息可以存储于EEMEM之中，系统加电时会自动恢复至RDAC寄存器。

EEMEM内容可以动态恢复，也可通过外部PR选通恢复；EEMEM中的内容由一个WP函数加以保护。为了简化编程，可以利用独立或同步线性步进递增或递减命令来上下移动RDAC游标，一次一步。对于游标设置中的对数±6 dB变化，可以利用左/右位移命令来倍增或减半RDAC游标设置。

ADN2850的模式电阻容差存储在EEMEM中。因此，实际的满量程电阻可以通过主机处理器在回读模式得知。主机可以通过软件程序执行适当的电阻步进，这样可以简化开环应用以及精密校准和容差匹配应用。

ADN2850采用5 mm × 5 mm 16引脚架构芯片级 LFCSP和薄型16引脚TSSOP封装。保证工作温度范围为−40°C至+85°C扩展工业温度范围。

应用

• SONET、SDH、ATM、千兆以太网、DWDM激光二极管驱动器、光学监控系统
• 机械变阻器的替代产品
• 仪器仪表增益调整
• 可编程滤波器、延迟、时间常数
• 传感器校准
