ADI亚德诺 AD5173 产品介绍

2026-03-09 0次

特性

双通道、256位电位计
在OTP激活之前进行无限次调整
OTP覆盖支持通过用户定义预设进行动态调整
端到端电阻：2.5 kΩ、10 kΩ和100 kΩ
紧凑型10引脚MSOP封装：3 mm × 4.9 mm
快速建立时间：t_S = 5 μs（上电时的典型值）
完整读/写游标寄存器

上电预设为中间值
额外封装地址解码引脚：AD0和AD1 (AD5173)
单电源：2.7 V至5.5 V
低温度系数：35 ppm/°C
低功耗：I_DD = 6 μA（最大值）
宽工作温度范围：−40°C至+125°C

产品详情和应用

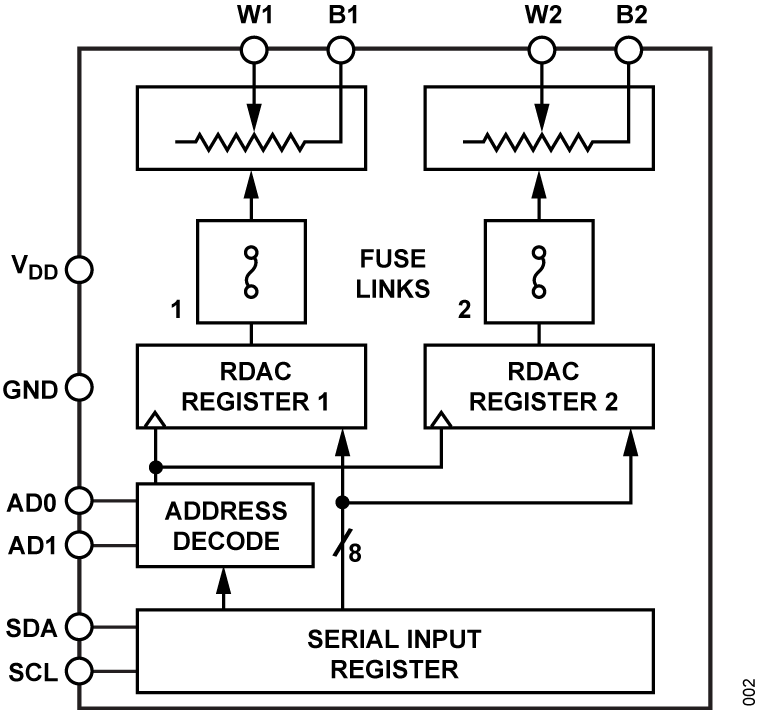

AD5172/ AD5173 均为双通道、256位、一次性可编程(OTP)数字电位计，采用熔丝连接技术来实现在存储器中保持电阻设置。数字电位计VR和RDAC术语可以互换使用。对于那些不需要在存储器中对数字电位计设置进行一次以上编程的用户来说，OTP比EEMEM更具成本优势。可实现与机械电位计或可变电阻器相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。

AD5172/AD5173通过一种2线I²C兼容数字接口来编程。允许在永久性设置电阻值之前进行无限次调整。在OTP激活期间，一个永久熔断熔丝指令会将游标位置固定（类似于将环氧树脂涂在机械式调整器上）。

与传统的OTP数字电位计不同，AD5172/AD5173拥有一个独特的临时OTP覆盖功能，甚至可以在保险丝烧断后进行新调整。然而，在接下来的上电条件期间将恢复OTP设置。这样，用户可将这些数字电位计用作具有可编程预设值的易失性电位计。

应用

系统校准
电子设备电平设置
在新设计中代替机械调整器
永久性工厂PCB设置
压力、温度、位置、化学和光学传感器调节
RF放大器偏置
增益控制和失调电压调整
