AD5206

量产

6通道、256位数字电位计

ADI亚德诺 AD5206 产品介绍
2026-03-09 0次

特性


  • 256位
  • 多路独立可编程通道
    • AD5204—4通道
    • AD5206—6通道
  • 电位计的替代产品
  • 端接电阻:10 kΩ、50 kΩ、100 kΩ
  • 三线式SPI兼容型串行数据输入
  • +2.7 V至+5.5 V单电源供电;±2.7 V双电源供电
  • 上电预设为中间电平

产品详情和应用

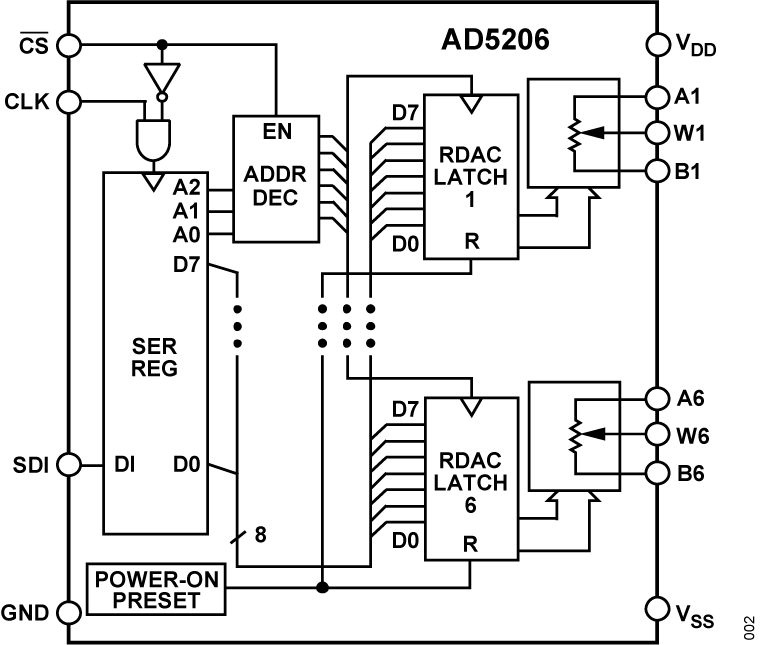

AD5204/AD5206提供4/6通道、256位数字控制可变电阻(VR)器件。这些器件可实现与电位计或可变电阻相同的电子调整功能。AD5204/AD5206的各通道均内置一个带游标触点的固定电阻,该游标触点在载入SPI兼容串行输入寄存器的数字码所确定的点位分接该固定电阻值。游标与固定电阻任一端点之间的电阻值,随传输至VR锁存器中的数字码呈线性变化。在A端子与游标或B端子与游标之间,可变电阻提供一个完全可编程电阻值。A端至B端电阻是固定值(10 kΩ、50 kΩ或100 kΩ),其标称温度系数为700 ppm/°C。

每个VR均有各自的VR锁存器,用来保存其编程电阻值。这些VR锁存器由一个内部串行转并行移位寄存器更新,该移位寄存器从一个标准三线式串行输入数字接口加载数据。由11个数据位构成的数据字传输至串行输入寄存器。当CS选通返回到逻辑高电平时,对前三位进行解码以确定使用数据字的后八位加载哪个VR锁存器。利用串行寄存器相对端的串行数据输出引脚(仅AD5204),就可以简单的菊花链形式将多个VR连接,而无需额外的外部解码逻辑。

通过将0x80加载到VR锁存器,可选复位(PR)引脚强制所有AD5204游标移动到中间电平位置。

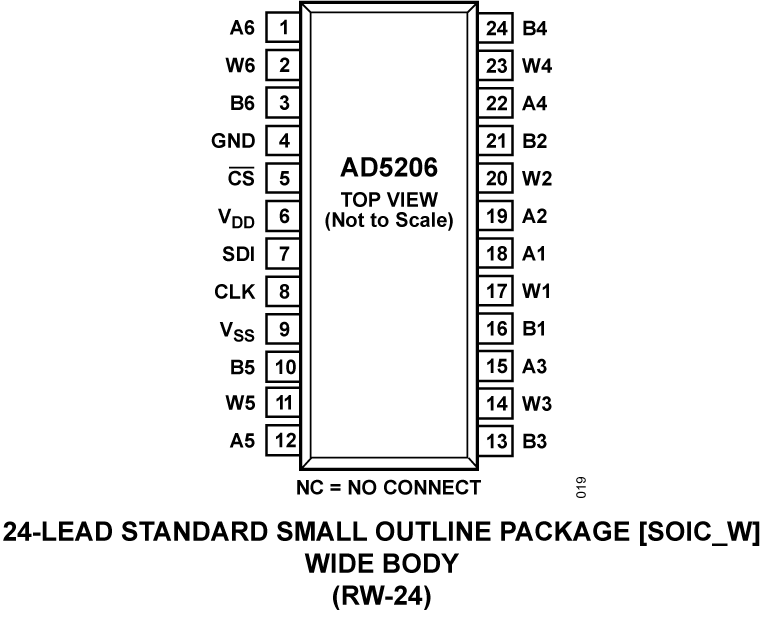

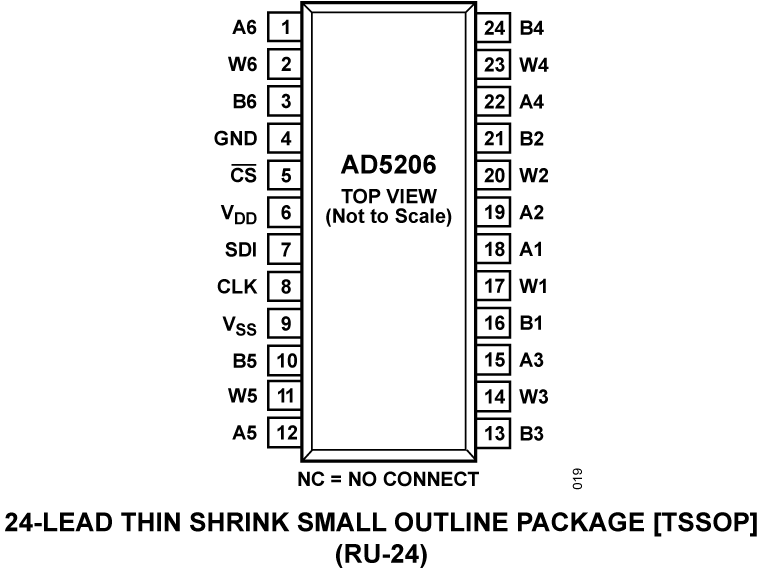

AD5204/AD5206采用24引脚表贴SOIC和TSSOP封装。AD5204还采用了32引脚、5 mm × 5 mm LFCSP封装。所有器件的保证工作温度范围均为−40°C至+85°C扩展工业温度范围。有关单通道、双通道和四通道器件的更多信息,请参见AD8400/AD8402/AD8403数据手册。

应用

  • 机械电位计的替代产品
  • 仪器仪表:增益、失调电压调整
  • 可编程电压至电流转换
  • 可编程滤波器、延迟、时间常数
  • 线路阻抗匹配
