ADI亚德诺 AD5259 产品介绍

2026-03-09 0次

特性

非易失性存储器保持游标设置
256位

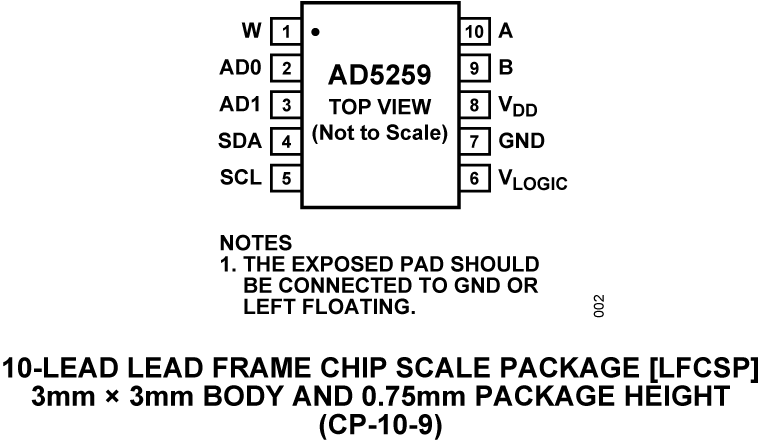

小型LFCSP-10 (3 mm x 3 mm x 0.8 mm)封装

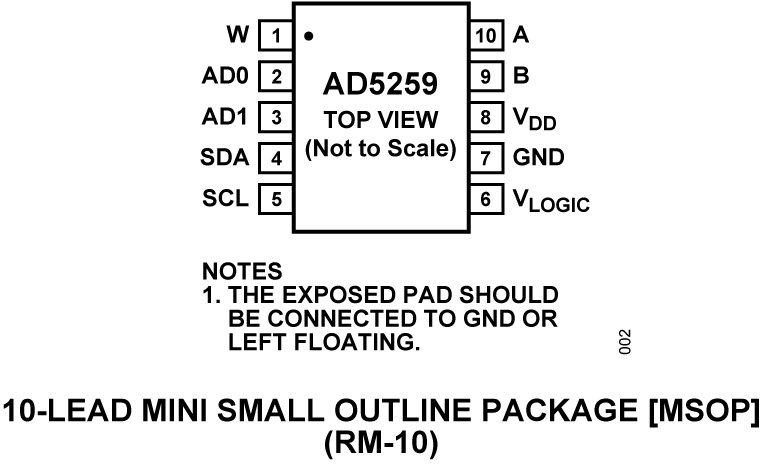

紧凑型MSOP-10 (3 mm × 4.9 mm × 1.1 mm)封装
I²C兼容接口
V_LOGIC引脚提高了接口灵活性
端到端电阻：5 kΩ, 10 kΩ, 50 kΩ, 100 kΩ
电阻容差存储在EEPROM内（精度为0.1%）

上电EEPROM刷新时间：< 1ms
软件写入保护命令
地址解码引脚AD0和引脚AD1允许每总线4个封装
55°C时典型数据保留期：100年
宽工作温度范围：-40°C至+125℃
3 V至5 V单电源供电

产品详情和应用

AD5259针对256位调整应用提供一个非易失性、LFCSP-10 (3 mm × 3 mm)或MSOP-10 (3 mm × 4.9 mm)紧凑型封装解决方案，可实现与机械电位计1或可变电阻相同的电子调整功能，而且具有增强的分辨率和固态可靠性。

游标设置可通过I²C兼容型数字接口控制；也可以利用该接口回读游标寄存器和EEPROM的内容。电阻容差也存储在EEPROM中，端到端容差精度为0.1%。

独立的 V_LOGIC引脚使接口更加灵活。用户如果需要在一条总线上连接多个器件，则可以利用地址位AD0和地址位AD1在同一总线上连接多达4个器件。

应用

液晶面板VCOM调整
液晶面板亮度和对比度控制
在新设计中取代机械式电位计
可编程电源
RF放大器偏置
汽车电子调整
增益控制和失调电压调整
光纤到户系统
电子电平设置
