ADI亚德诺_AD5258_产品介绍

ADI亚德诺 AD5258 产品介绍

2026-03-09 0次

特性

非易失性存储器保存游标设置
64-位数字电位计

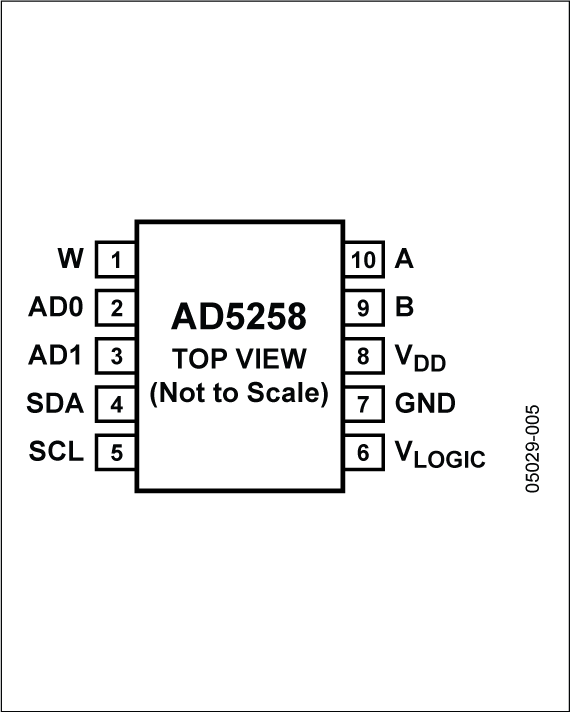

紧凑型MSOP-10 (3 mm x 4.9 mm)封装
I²C兼容接口
V_LOGIC引脚提供更灵活的接口功能
端到端电阻：1 kΩ、10 kΩ、50 kΩ、100 kΩ

电阻容差存储在EEPROM中（0.1%精度）
上电EEPROM刷新时间：<1 ms
软件写保护命令
利用地址解码引脚AD0和AD1，每条总线可以连接四个封装
数据保持能力：100年（典型值，55°C）
宽工作温度范围：−40°C至+85°C

产品详情和应用

AD5258针对64位调整应用提供一个非易失性、3 mm x 4.9 mm紧凑型封装解决方案，可实现与机械电位计^*或可变电阻相同的电子调整功能，而且具有增强的分辨率和固态可靠性。

游标设置可通过I²C兼容型数字接口控制；也可以利用该接口回读游标寄存器和EEPROM的内容。电阻容差也存储在EEPROM中，端到端容差精度为0.1%。该器件还具有软件写保护功能，确保数据不会写入EEPROM寄存器。

独立的V_LOGIC引脚使接口更加灵活。用户如果需要在一条总线上连接多个器件，则可以利用地址位AD0和地址位AD1在同一总线上连接多达4个器件。

应用

液晶面板VCOM调整

液晶面板亮度和对比度控制

在新设计中取代机械式电位计

可编程电源

RF 放大器偏置

汽车电子调整

增益控制和失调电压调整

光纤到户系统

电子电平设置

^*数字电位计、VR（可变电阻）和RDAC这些术语可以互换使用。

数据手册, Rev. A, 3/07
