ADI亚德诺 AD5231 产品介绍
2026-03-09
0次
特性
- 1024位分辨率
- 非易失性存储器保存游标设置
- 上电时利用EEMEM设置刷新
- EEMEM恢复时间：140 µs（典型值）
- 完全单调性工作
- 端接电阻：10 kΩ、50 kΩ、100 kΩ
- 永久存储器写保护
- 游标设置回读功能
- 预定义线性递增/递减指令
- 预定义±6 dB/步对数阶梯式递增/递减指令
- SPI®兼容型串行接口
- 3 V至5 V单电源或±2.5 V双电源供电
产品详情和应用

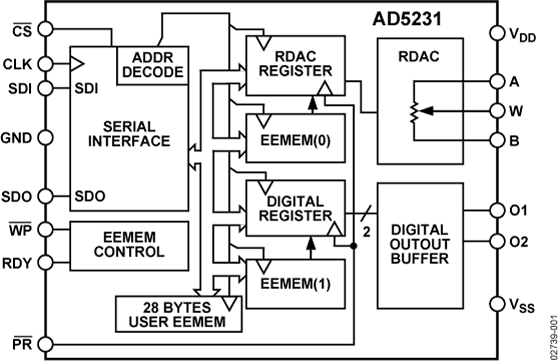

AD5231是一款采用非易失性存储器*的数字控制电位计**，提供1024阶分辨率。它可实现与机械电位计相同的电子调整功能，而且具有增强的分辨率、固态可靠性和遥控能力。该器件功能丰富，可通过一个标准三线式串行接口进行编程，具有16种工作与调整模式，包括便笺式编程、存储器存储与恢复、递增/递减、±6 dB/步对数阶梯式调整、游标设置回读，并额外提供EEMEM用于存储用户自定义信息，如其它器件的存储器数据、查找表或系统识别信息等。
在便笺式编程模式下，可以将特定设置直接写入RDAC寄存器，以设置端子W–A与端子W–B之间的电阻。此设置可以存储在EEMEM中，并在系统上电时自动传输至RDAC寄存器。
EEMEM内容可以动态恢复，或者通过外部PR选通脉冲予以恢复； WP功能则可保护EEMEM内容。为简化编程，可以使用线性步进递增或递减命令上下移动RDAC游标，一次一步。利用±6 dB步进命令可以将RDAC游标设置加倍或减半。

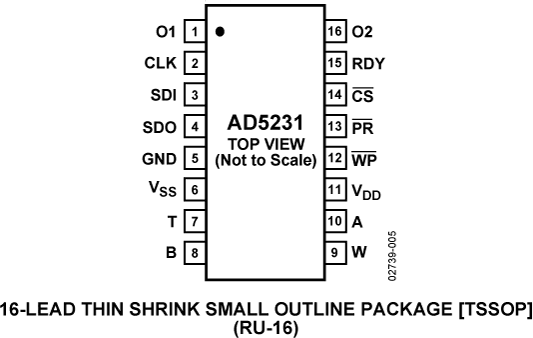

AD5231采用16引脚TSSOP封装，保证工作温度范围为−40°C至+85°C工业温度范围。
应用
*非易失性存储器和EEMEM这些术语可以互换使用。
2**数字电位计和RDAC这些术语可以互换使用。
数据手册, Rev. C, 1/07
