特性

• 滑动端位置存储在非易失存储器(EEPROM)中，上电时调用或用接口命令调用
• 16引脚、3mm x 3mm x 0.8mm薄型QFN封装或14引脚TSSOP封装
• ±1 LSB INL，±0.5 LSB DNL (分压器模式)
• 256抽头位置
• 35ppm/°C端到端电阻温度系数
• 5ppm/°C比例温度系数
• 10kΩ、50kΩ与100kΩ端到端电阻值
• SPI兼容串行接口
• 可靠性
  • 200,000次滑动端存储周期
  • 50年滑动端数据保存时间
• +2.7V至+5.25V单电源工作
• 可提供评估板

产品详情和应用

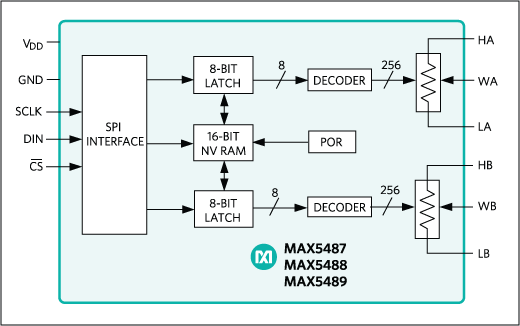

MAX5487/MAX5488/MAX5489是双路、线性变化数字电位器，能实现机械电位器的功能，通过简单的3线SPI™兼容数字接口，可将滑动端编程至256抽头的任一位置。这些数字电位器具有非易失存储器(EEPROM)，在上电时将滑动端恢复到上次存储的位置。

MAX5487的端到端电阻为10kΩ，MAX5488与MAX5489的电阻值分别为50kΩ与100kΩ。这些器件的端到端温度系数低至35ppm/°C，工作在+2.7V至+5.25V单电源。

MAX5487/MAX5488/MAX5489采用16引脚、3mm x 3mm x 0.8mm、薄型QFN封装或14引脚TSSOP封装。每款器件都能确保工作在-40°C至+85°C扩展级温度范围。

应用

• 音量控制
• LCD屏调节
• 低漂移可编程滤波器
• 低偏差可编程增益放大器
• 替代机械电位器
