特性

产品详情和应用

AD5252是一款非易失性、双通道、数字控制可变电阻(VR)，具有256位分辨率。它可实现与机械电位计相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。该器件功能丰富，可通过微控制器进行编程，具有多种工作与调整模式。

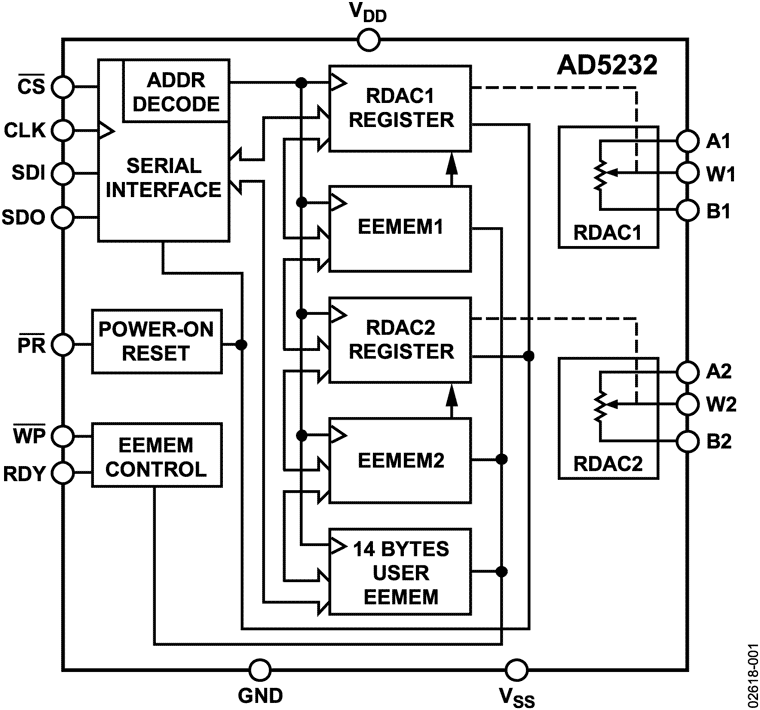

在直接编程模式下，可以从微控制器直接加载RDAC寄存器（RDAC1和RDAC2）的预设置。在另一种重要工作模式下，可以用以前存储在相应EEMEM寄存器（EEMEM1和EEMEM2）中的设置刷新RDACx寄存器。当更改RDACx寄存器以确立新的游标位时，可以通过执行EEMEM保存操作，将该设置值保存在EEMEMx寄存器中。将设置保存在EEMEMx寄存器之后，系统上电时这些值将自动传输至RDACx寄存器，以便设置游标位。这种操作由内部预设选通脉冲使能；也可以从外部访问预设选通脉冲。

所有内部寄存器内容都可以通过串行数据输出(SDO)读取，这包括：RDAC1和RDAC2寄存器，相应的非易失性EEMEM1和EEMEM2寄存器，以及可用于常数存储的14个备用USER EEMEM寄存器。

基本调整模式就是控制游标位设置寄存器(RDACx)的递增和递减命令。可以上移或下移内部便笺式RDACx寄存器，每次移动A端与B端之间的标称电阻一步。这种步进调整使游标至B端电阻(RWB)发生线性改变，幅度为器件端到端电阻(RAB)的一个位置段。若要使游标设置发生指数或对数式改变，可以使用左移/右移命令以±6 dB步进调整电平，这种方式适合声光报警应用。

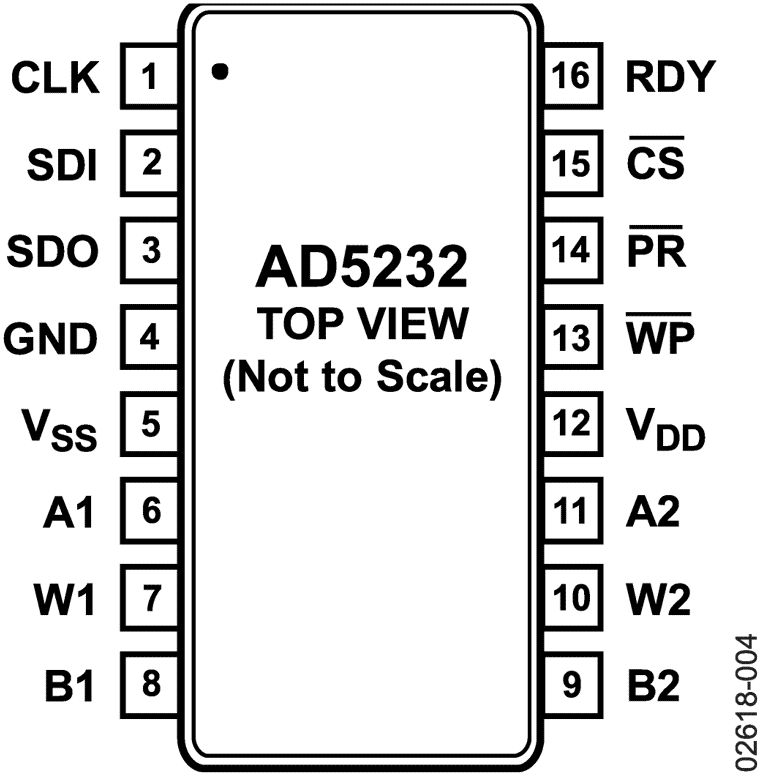

AD5232采用16引脚薄型TSSOP封装，保证工作温度范围为−40°C至+85°C工业温度范围。提供评估板EVAL-AD5232-10EBZ。
