特性

产品详情和应用

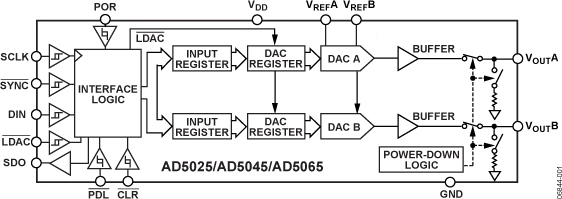

AD5025/AD5045/AD5065是低功耗、双通道12/14/16位缓冲电压输出nanoDAC® DAC，相对精度特性为±1 LSB INL（积分非线性），具有独立的基准电压引脚，可以采用4.5 V至5.5 V单电源供电。此外还提供±1 LSB的微分精度特性。这些器件采用多功能三线式、低功耗、施密特触发器串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™和DSP接口标准兼容。AD5025/ AD5045/AD5065的基准电压通过一个外部引脚获得，芯片上提供基准电压缓冲。AD5025/AD5045/AD5065内置一个上电复位电路，确保DAC输出上电至零电平或中间电平，并保持该电平，直到对该器件执行一次有效的写操作为止。AD5025/AD5045/AD5065具有关断特性，在关断模式下，器件在5 V时的功耗通常降至400 nA，并提供软件可选的输出负载。可通过串行接口进入关断模式。器件的总非调整误差小于2.5 mV。这些器件上电时毛刺都很低。利用LDAC 功能可以同时更新DAC的输出，用户也能选择要同时更新的DAC通道。另外还有一个异步CLR 功能，可以将DAC清零至软件可选码：0 V、中间电平或满量程。同时内置一个关断闭锁引脚PDL，可用于防止DAC在一般情况下通过串行接口进入关断模式。

产品特色

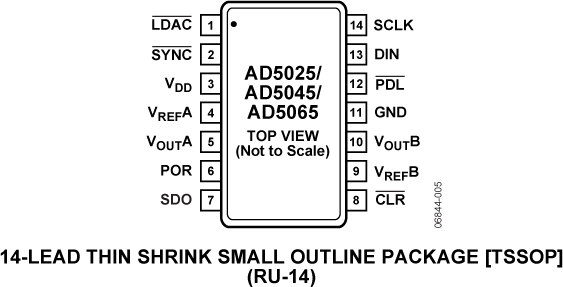

1. 双通道，提供14引脚TSSOP封装，具有独立的基准电压引脚。
2. 12/14/16位精度，1 LSB INL。
3. 上电时毛刺很低。
4. 高速串行接口，时钟速率最高达50 MHz。
5. 为用户提供三种关断模式。
6. 复位至已知输出电压(零电平或中间电平)。
7. 关断闭锁功能。。

应用
- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器
