特性

• MX7545的改进版本
• 增益精度达±1 LSB（最大值）
• 快速接口时序
• 所有等级产品均提供12位精度
• MX7545A
  • V_DD = 5V 时兼容TTL/CMOS
  • V_DD = 15V时兼容CMOS
• MAX7645
  • V_DD = 15V 时兼容TTL/CMOS
• 小尺寸封装
• 增强型ESD保护

产品详情和应用

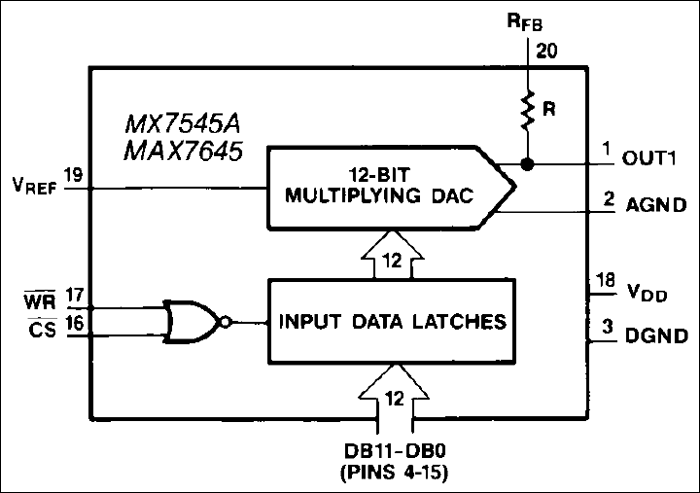

MX7545A和MAX7645是具有内部数据锁存器的12位CMOS乘法数模转换器(DAC)，是行业标准MX7545的改进版本。MX7545A的最大写入脉冲宽度为100ns（MAX7645为150ns），因此可以与各种快速的8位和16位微处理器进行接口。当低电平有效CS和低电平有效均为低电平时，MX7545A/MAX7645会加载一个12位宽的字。低电平有效CS和低电平有效WR输入可以连接到低电平，使输入数据锁存器变为透明并允许这些DAC的无缓冲操作。

MX7545A额定使用+5V和+15V单电源供电。使用+5V电源时，数字输入兼容TTL和+5V-CMOS，而使用+15V电源时则保持高压CMOS兼容性。使用+15V电源时，MAX7645与TTL和CMOS兼容。Maxim MX7545A和MAX7645使用调整至±¼ LSB线性度和优于±1 LSB增益精度的低温薄膜电阻激光。数字输入改进了针对静电放电(ESD)损坏的保护，可以承受超过6,000V（典型值）的ESD电压。MX7545A和MAX7645均采用20引脚窄体DIP、表贴小型和PLCC封装。

应用

• 微处理器控制系统
• 自动测试设备
• 运动控制系统
• 可编程增益放大器
• 可编程电源
