特性

产品详情和应用

AD5441是一款改进型、高精度、12-bit乘法型数模转换器（DAC），采用节省空间的8引脚封装。它具有串行输入、双缓冲以及出色的模拟性能，非常适合小电路板空间的应用。改进的线性度与增益误差，无需额外的调理，从而减少元件数量。独立的输入时钟与负载DAC控制线允许用户对数字加载与模拟输出进行控制。

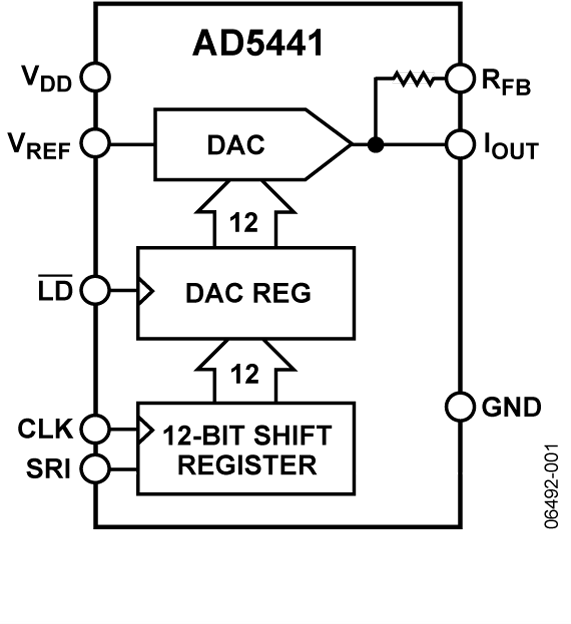

电路包括1个12-bit串行输入/并行输出移位寄存器、1个12-bit DAC寄存器、1个12-bit CMOS DAC以及控制逻辑电路。串行数据在时钟脉冲上升沿输入串行输入寄存器。当新的数据字输入时，利用LD输入引脚加载进DAC寄存器，通过DAC将寄存器中的数据转换为输出电流。

AD5441的工作电压为5V单电源，电源电流仅为1µA，它采用8引脚MSOP封装，是要求低功耗、小尺寸、高性能等诸多应用的理想解决方案。

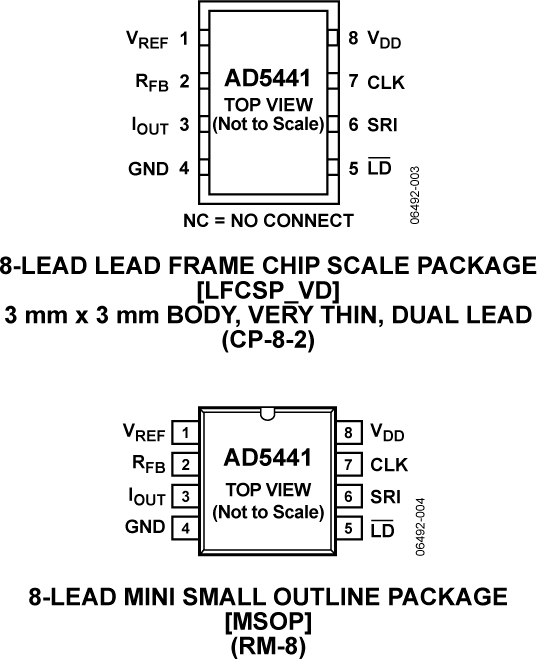

AD5441在扩展的工业温度范围内（-40°C ～ +125°C）达到规定的技术性能。它采用8引脚LFCSP封装与8引脚MSOP封装。

应用

Data Sheet, Rev. 0, 1/08
