特性

• 10位可编程满幅输出能够调节到满量程的±25%以外
• 可编程的电压输出
  • 单极性范围：0至+10.24V ±25%
  • 双极性范围：±10.24V ±25%
• 可编程的电流输出
  • 单极性低端范围：0至20.45mA
  • 单极性高端范围：3.97mA至20.45mA
• 灵活的模拟电源(参见表16)
  • 电压输出时±13.48V至±15.75V
  • 电流输出时+13.48V至+40V
• 为差分电压输出远端检测提供加载-感应连接(电压输出)
• 电压输出限流
• 信号丢失检测器检测不可调整电流输出
• /CLR和/LDAC输入用于异步DAC更新
• /CLR输入将输出复位至编程值或零代码
• /FAULT输出用于指示开路电流输出、短路电压输出或清除状态
• 温漂
  • 电压输出：±0.4ppm FSR/°C
  • 电流输出：±7.9ppm FSR/°C
• 小型64引脚LQFP封装(10mm x 10mm)

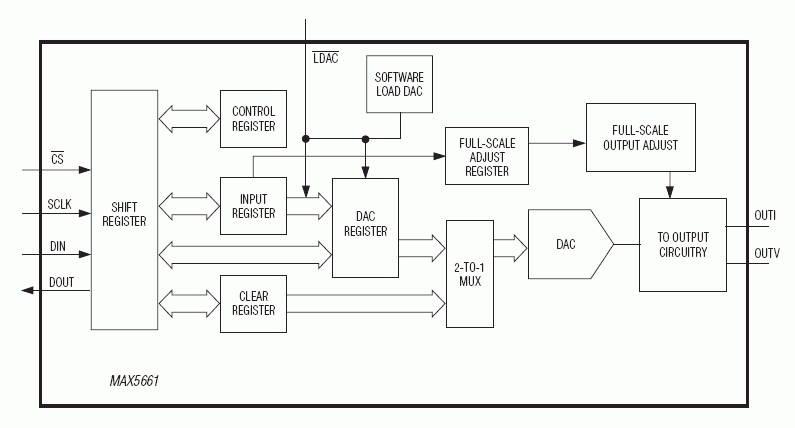

产品详情和应用

MAX5661是带精密高压放大器的单路16位DAC，为可编程的电流输出和电压输出应用提供完整的方案。输出放大器摆幅为工业标准的±10V (电压输出)或源出0mA (或4mA)至20mA (电流输出)。电压输出(OUTV)可驱动大于2kΩ的阻性负载和高达1.2µF的容性负载。电压输出加载-感应连接方式可补偿串联保护电阻和现场布线阻抗。电压输出上的短路保护将输出电流限制为源出10mA (典型值)或吸收-11.5mA (典型值)。电流输出(OUTI)可驱动高达37.5V (最大值)阻性负载和高达1H的感性负载。

MAX5661可提供电流输出或电压输出。在任意给定时刻，只有一种输出有效，而与配置无关。MAX5661电压输出工作在±13.48V至±15.75V电源(V_DDV、V_SSV)，电流输出工作在+13.48V至+40V单电源(V_DDI)。+4.75V至+5.25V数字电源(V_CC)为内部其它电路供电。经过缓冲的基准输入可接受+4.096V外部基准电压。

采用软件命令或异步/LDAC输入来更新DAC输出。异步/CLR输入将DAC输出设置为存储在清除寄存器中的值或设置为清零。当DAC的电流输出为开路、DAC的电压输出为短路、或者当/CLR输入为电平时，/FAULT输出置低。

MAX5661通过4线10MHz SPI/QSPI™/MICROWIRE™兼容的串口进行通信。DOUT输出允许多个器件菊花链接。MAX5661采用10mm x 10mm、64引脚、LQFP封装，工作于-40°C至+105°C温度范围。

应用

• 工业模拟输出模块
• 工业仪表
• 过程控制
• 可编程逻辑控制/分布式控制系统
