MAX19693

量产

12位、4.0Gsps、具有宽动态范围的宽带DAC 12位、4.0Gsps DAC,提供-164dBm/Hz的噪声密度,功耗1180mW

ADI亚德诺 MAX19693 产品介绍
2026-03-09 0次

特性


  • 4.0Gsps输出刷新率
  • 业内领先的动态性能
    • fOUT = 400MHz时,SFDR* = 76dBc
    • fOUT = 800MHz时,SFDR* = 70dBc
    • 宽带噪声密度为-164dBm/Hz
  • 低功耗
    • 770mW (fDAC = 2000Msps时)
    • 1180mW (fDAC = 4000Msps时)
  • 4:1复用、LVDS差分输入
    • 每端口高达1000Mwps
  • 内部50Ω差分输出端接
  • 内部电阻扫描模式,用于在线连续确认

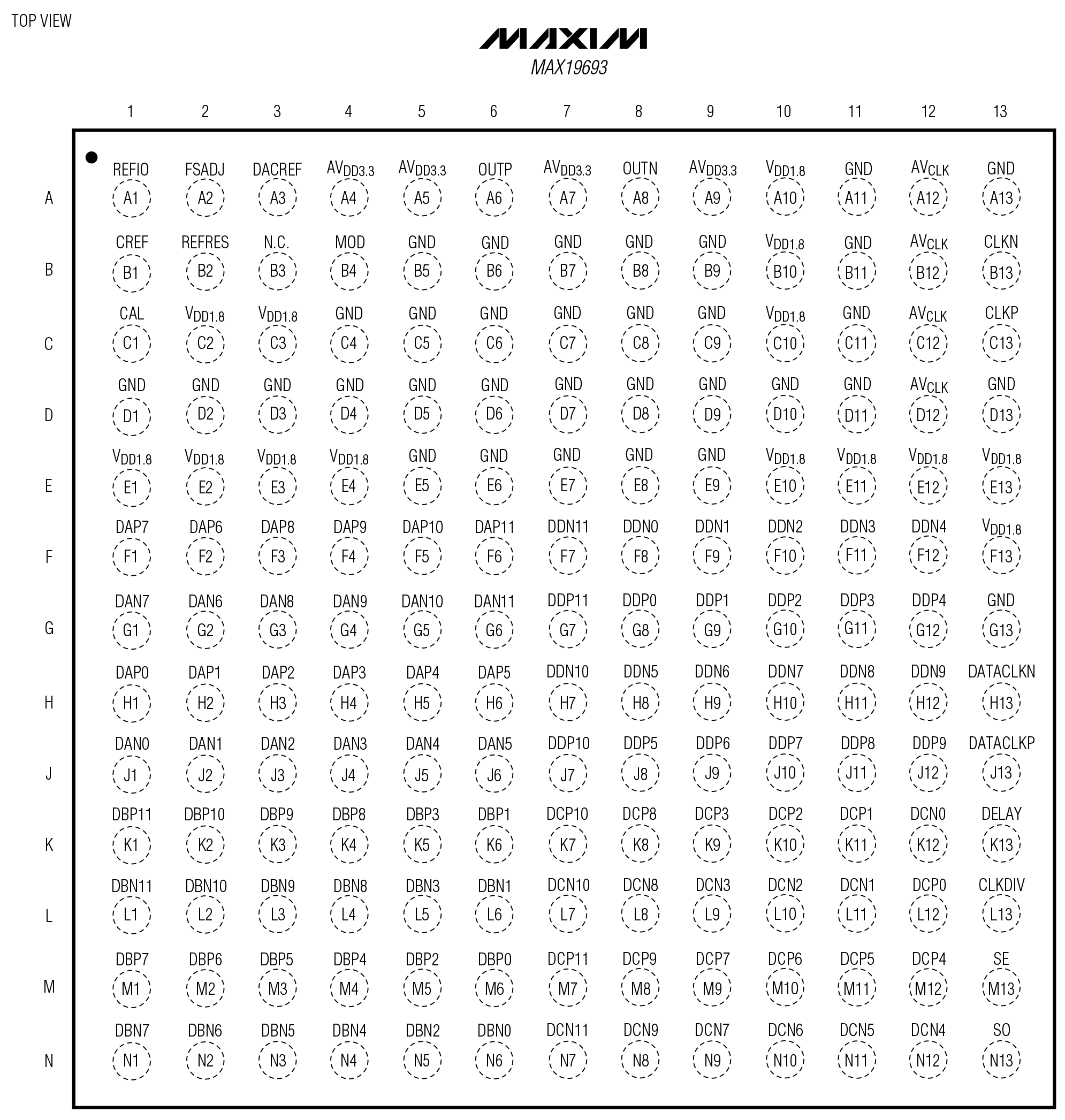

  • 紧凑的、11mm x 11mm 、169引脚CSBGA封装
  • 可提供评估板(定购MAX19693EVKIT)

产品详情和应用


MAX19693为12位、4.0Gsps、数/模转换器(DAC),可以对高频和基带信号进行直接数字合成。该DAC为宽带通信和雷达应用进行了优化。MAX19693具有极佳的杂散和噪声指标,能够在直流至2GHz以上的频率范围内合成宽带信号。高达4.0Gsps的刷新速率能够对超过1.5GHz带宽的信号进行数字合成。

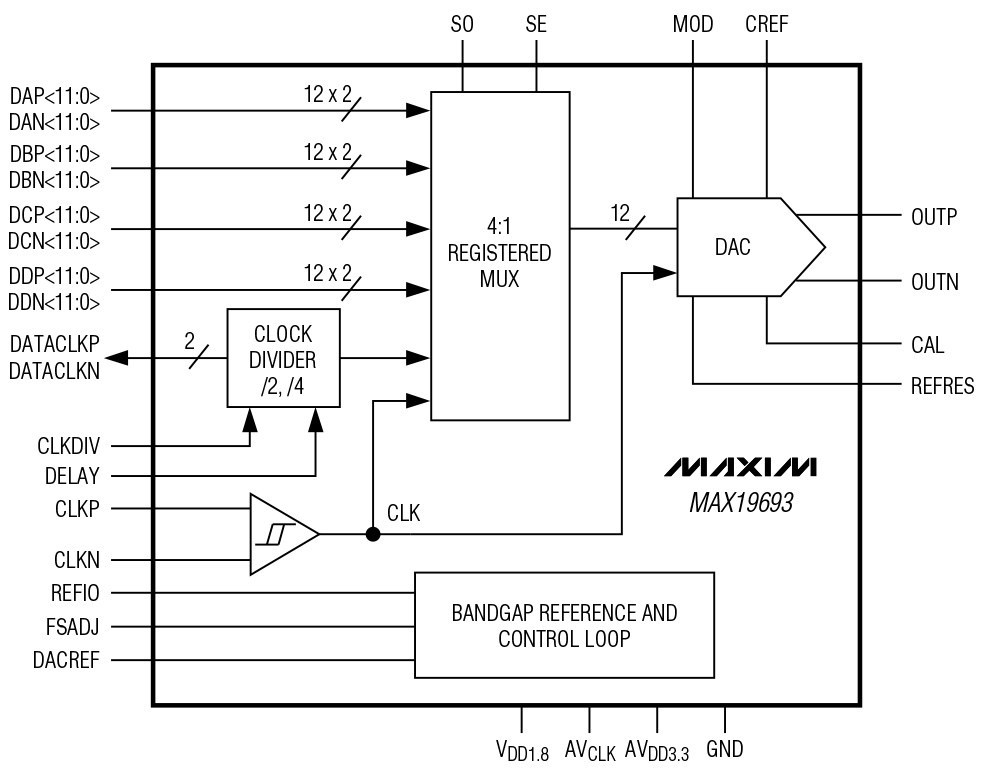

MAX19693包括四路12位低压差分信号(LVDS)复用输入端口,每路可工作在1GHz双倍数据速率(DDR)或四倍数据速率(QDR)模式。DAC接收时钟速率为DAC刷新速率的1/2,转换在时钟的上升、下降两个边沿触发。输入数据速率为DAC刷新速率的1/4 (1/2时钟频率)。MAX19693提供一个LVDS数据时钟输出,简化和FPGA或ASIC接口。

MAX19693为电流型DAC,内置自校准50Ω差分输出端接,保证最佳的动态范围。MAX19693工作于3.3V和1.8V电源下,在4.0Gsps时功耗为1180mW。MAX19693工作于扩展级(-40°C至+85°C)温度范围,提供11mm x 11mm 169 CSBGA封装。

应用

  • 数字IF变换器,用于X波段发射器
  • 直接数字合成器
  • 电子对抗
  • 雷达波形和LO信号合成
