特性

产品详情和应用

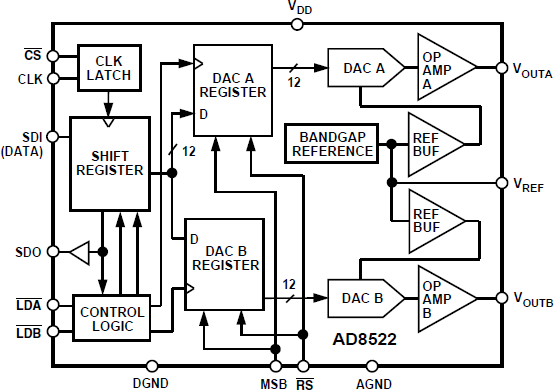

AD8522是一款完整的双通道、12位、单电源、电压输出DAC，采用14引脚DIP或SO-14表面贴装封装。它采用CBCMOS工艺制造，内置一个串行数字接口、片内基准电压源和缓冲电压输出。这款单芯片器件非常适合仅有+5 V电源的系统，具有成本低和易于使用的特点，无需外部元件便可实现全部性能。

串行数字接口采用一个简单的高速、三线式数据、时钟和负载选通格式，能够与许多微控制器端口直接接口。16位串行字包含12位数据字与DAC选择地址，既可以在内部解码，也可以利用输入在外部解码。串行数据输出结合芯片选择输入使用时，用户可以方便地以菊花链形式连接多个器件。复位RS输入可将输出设置为零电平或中量程，具体由输入MSB决定。

满量程输出为4.095 V，经过激光调整后，可以在器件的整个工作温度范围内保持精度，并且提供易于使用的每位1 mV分辨率。2.5 V基准电压输出也可供外部使用，如用于其它数据采集电路和比率应用等。输出缓冲能够驱动±5 mA电流。

AD8522提供14引脚塑封DIP和1.5 mm、薄型SOIC-14两种封装。
