ADI亚德诺 AD5439 产品介绍

2026-03-09 0次

特性

乘法带宽：10 MHz
积分非线性(INL)：±0.25 LSB（8位）
16引脚TSSOP封装
电源电压：2.5 V至5.5 V
±10 V基准电压输入
50 MHz串行接口
更新速率：2.47 MSPS
扩展温度范围：
-40°C至125°C

四象限乘法
上电复位
功耗：0.5 µA（典型值）
保证单调性
菊花链模式
回读功能

产品详情和应用

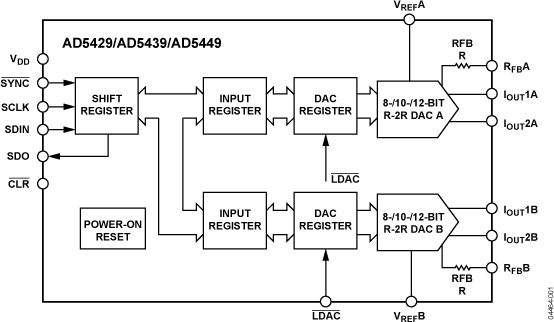

AD5429/AD5439/AD5449分别是CMOS、8/10/12位、双通道、电流输出数模转换器(DAC)。这些器件均采用2.5 V至5.5 V电源供电，因此适合电池供电及其它应用。

上述器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽达10 MHz。

满量程输出电流由所施加的外部基准输入电压(VREF)决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(RFB)可提供温度跟踪和满量程电压输出。

这些DAC采用双缓冲三线式串行接口，并且与SPI、QSPI™、MICROWIRE™及大多数DSP接口标准兼容。采用多个封装时，还可以通过串行数据输出(SDO)引脚，将这些DAC以菊花链形式相连。利用数据回读功能，用户可以通过SDO引脚读取DAC寄存器的内容。上电时，内部移位寄存器和锁存以0填充，DAC输出处于零电平。

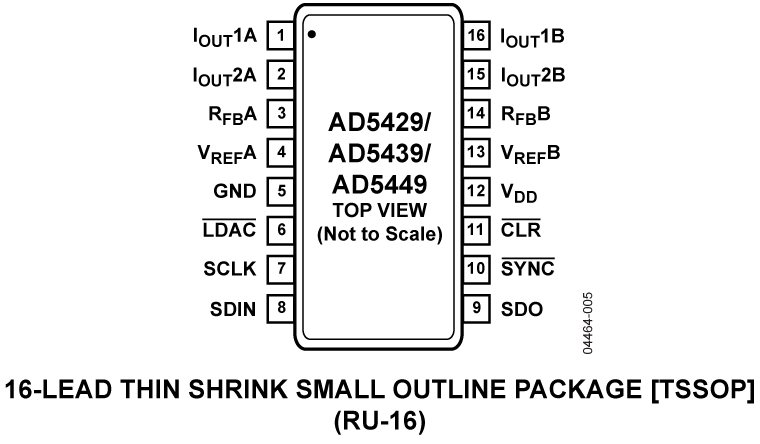

AD5429/AD5439/AD5449 DAC采用16引脚TSSOP封装。提供 EV-AD5415/49SDZ评估板来评估DAC性能。欲了解更多信息，请参阅UG-297评估板用户指南。

应用

便携式电池供电应用

波形发生器

模拟处理

仪器仪表应用

可编程放大器和衰减器

数字控制校准

可编程滤波器和振荡器

复合视频

超声

增益、失调和电压调整

Data Sheet, Rev. B, 3/08
