特性

• 集成的精准基准
  • 2.5V 全标度 10ppm/ºC (LTC2631-L)
  • 4.096V 全标度 10ppm/ºC (LTC2631-H)

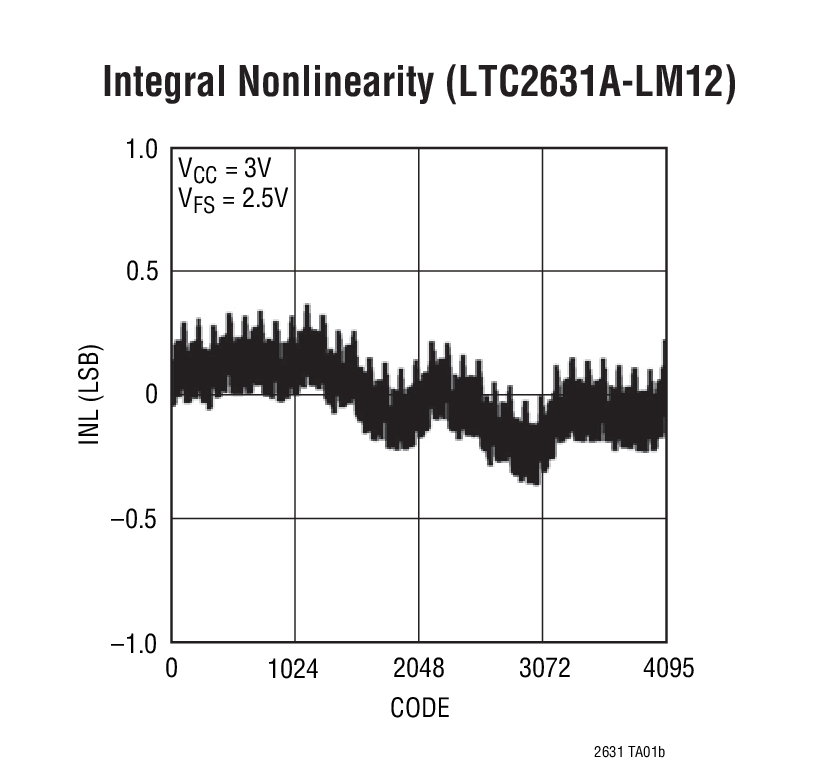

• 最大 INL 误差：1LSB (LTC2631A-12)
• 双向基准：输入或 10ppm/ºC 输出
• 400kHz I²C 接口
• 9 个可选地址 (LTC2631-Z)
• 低噪声 (0.7mV_P-P，0.1Hz 至 200kHz)
• 在整个温度范围内保证单调特性
• 2.7V 至 5.5V 电源范围 (LTC2631-L)
• 低功率操作：180μA (在 3V)
• 功率降至 1.8μA 最大值 (C 级和 I 级)
• 上电复位至零标度或中间标度选项
• 双缓冲数据锁存器
• 保证能够在 –40ºC 至 125ºC 的温度范围内正常运作 (H 级)

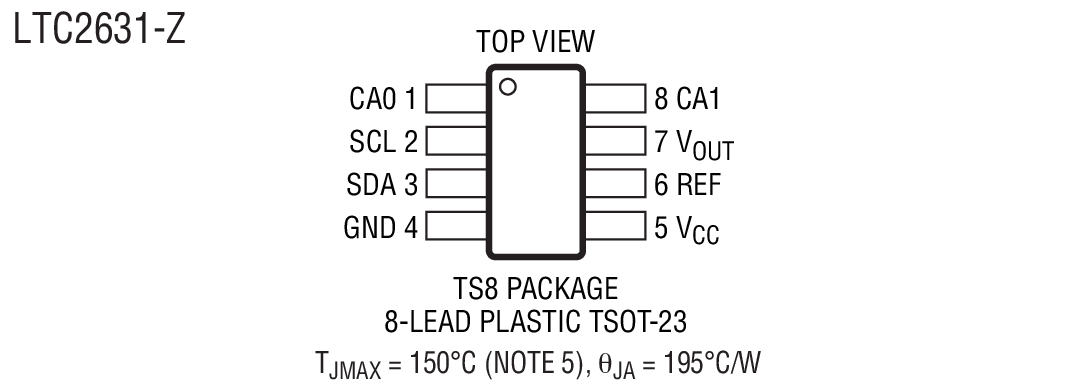

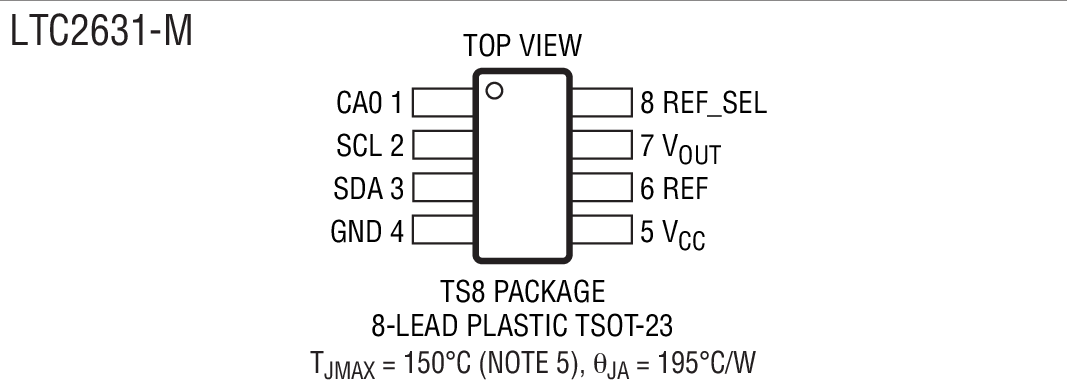

• 8 引脚 TSOT-23  (ThinSOT^™) 封装



产品详情和应用

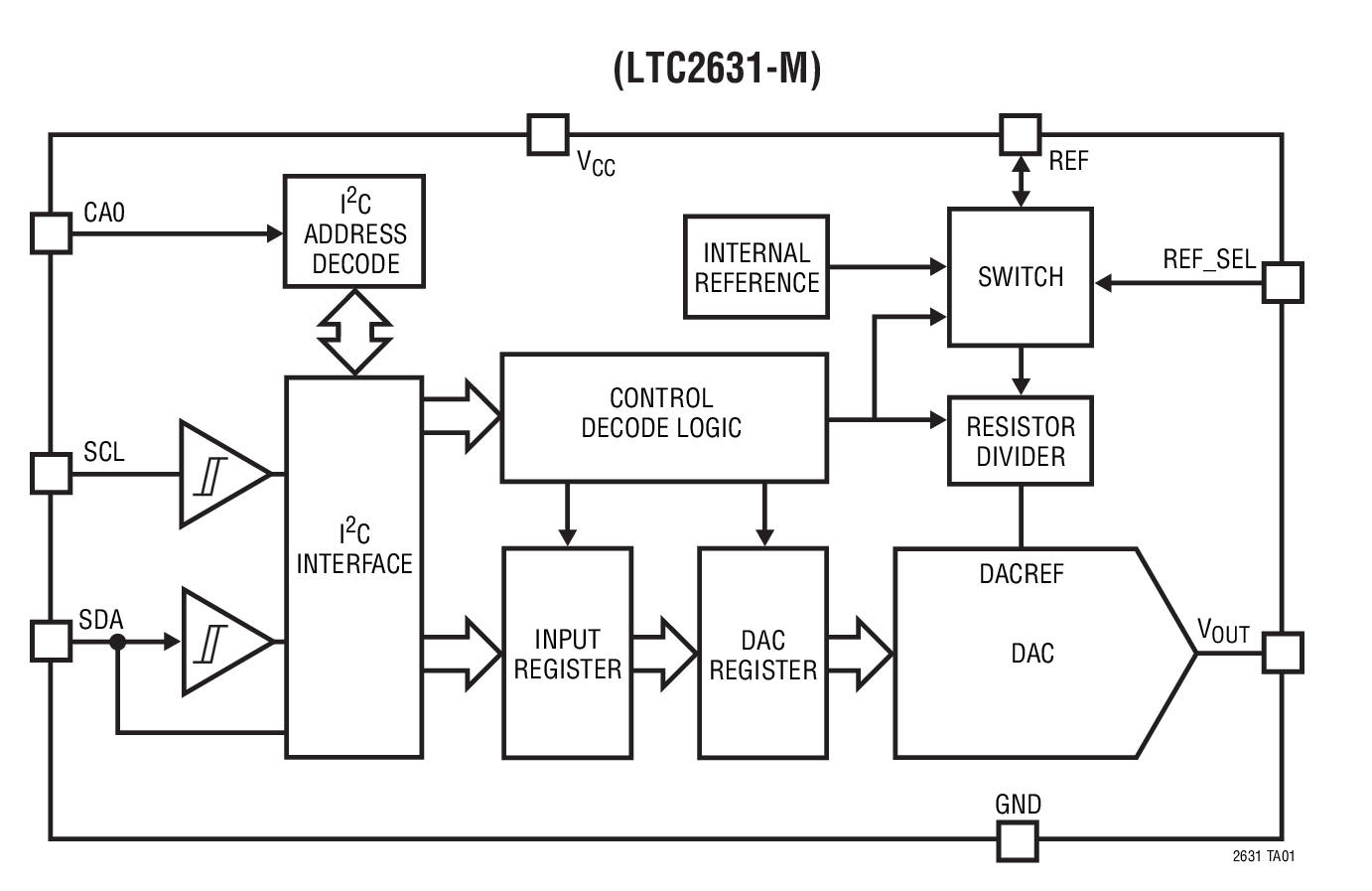

LTC^®2631 是一个采用 8 引脚 TSOT-23 封装、具有一个集成、高准确度、低漂移基准的 12 位、10 位和 8 位电压输出 DAC 系列。它内置一个轨至轨输出缓冲器，并保证具有单调特性。

LTC2631-L 具有一个 2.5V 的全标度输出，并采用 2.7V 至 5.5V 单工作电源。LTC2631-H 具有一个 4.096V 的全标度输出，并采用 4.5V 至 5.5V 单工作电源。在 REF 引脚上提供了一个 10ppm/ºC 基准输出。

每个 DAC 都能够工作于外部基准模式，在该模式中，一个提供至 REF 引脚的电压负责设定全标度输出。

LTC2631 DAC 采用一个二线式、I²C 兼容型串行接口。LTC2631 可工作于标准模式 (100kHz 时钟频率) 和快速模式 (400kHz 时钟频率)。

LTC2631 内置一个上电复位电路。提供了在上电之后复位至零标度或复位至中间标度的选项。

• 移动通信
• 过程控制和工业自动化
• 自动测试设备
• 便携式设备
• 汽车
• 光网络
