特性

• 8位总线兼容
• 具有可选数据格式和数据覆盖的多功能µP接口
• 快速接口时序：最小写入脉冲宽度为120ns
• 所有等级在整个温度范围内均具有12位单调性
• 增益精度：±1 LSB（最大值）
• 额定工作电源电压：+5V、+12V或+15V
• 小尺寸封装
• 高防静电能力

产品详情和应用

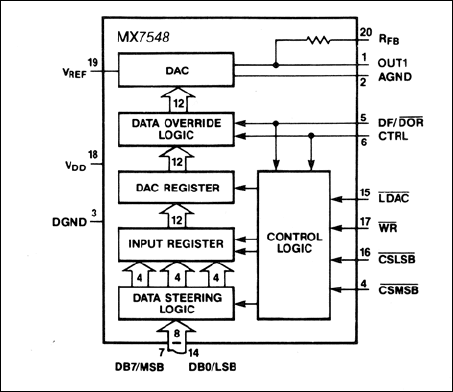

MX7548是一款12位CMOS、电流输出、乘法数模转换器(DAC)，具有适用于使用8位总线的微处理器的多功能接口。MX7548以左对齐或右对齐格式将两个字节的数据接受到其输入寄存器中，最低有效字节或最高有效字节优先。标准低电平有效WR和低电平有效CSLSB或低电平有效SCMSB输入用于控制数据加载操作。单独的低电平有效LDAC输入用于控制从输入寄存器到DAC寄存器的数据传输，从而支持同时更新多DAC系统中的所有DAC。数据覆盖输入会强制DAC输出为满量程或零代码，而不改变输入寄存器的内容。这样用户可以方便地执行DAC校准，而无需将校准数据加载到DAC中。

MX7548采用+5V、+12V或+15V单电源供电，电气特性在所有这些电源电压下符合规格。采用这些电源电压中的任意一个时，所有数字输入均与TTL和+5V-CMOS兼容。Maxim MX7548使用的低温度系数薄膜电阻经过激光调整，线性度达到±¼ LSB，增益精度优于±1 LSB。数字输入采用改进的ESD保护设计，可以承受超过5,000V（典型值）的ESD电压。MX7548采用20引脚窄体DIP、PLCC和小型封装。

应用

• µP控制系统
• 自动测试设备
• 数控滤波器
• 运动控制系统
• 过程控制
• 可编程增益放大器
• 可编程电源
