特性

• 精准 50μA、±1.5% 初始全标度输出电流，±2.5% (在整个温度范围内)
• 宽输出电压 DC 相符性：–15V 至(V_CC – 1.3V)
• 宽电源范围： 2.7V ≤ V_CC ≤ 5.5V
• 停机模式中的电源电流：10μA (典型值)
• 低电源电流：115μA (典型值)

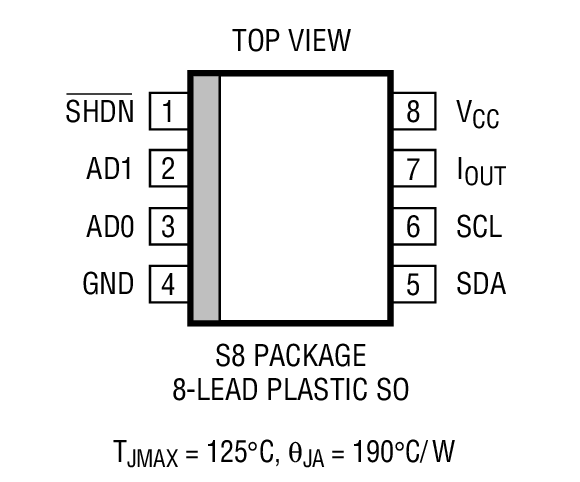

• 采用 8 引脚 SO 封装
• SMBus 串行接口
• 4 个可选的 SMBus 地址
• DAC 在零标度或中间标度上电
• DAC 的内容在停机模式中得到保存

产品详情和应用

LTC^®1427-50 是一款微功率、10 位电流输出 DAC，其具有一个 0μA 至 50μA 的输出范围。在所有的工作条件下，DAC 输出具有保证的单调性，且 DNL < 0.9LSB。全标度准确度在商业温度范围内为 ±2.5%。LTC1427-50 在 2.7V 至 5.5V 的电源电压范围内工作，DAC 电流源输出的可偏置范围为 (V_CC – 1.3V) 至 –15V。

LTC1427-50 通过采用 SMBus 串行接口与外部电路通信。它起一个 SMBus 从属器件的作用，采用由两个地址引脚 AD0 和 AD1 设定的 4 个可选 SMBus 地址中的一个。

在上电时，DAC 输出采用中间标度或零标度，这取决于两个地址引脚的逻辑状态。LTC1427-50 可通过 SHDN引脚或通过设定 SMBus 命令字节中的 SHDN 位 = 1 来关断。用于 DAC 输出的数字数据在内部保存，当器件处于停机模式时电源电流通常减小至 10μA。

LTC1427-50 可提供 8 引脚 SO 封装。

应用

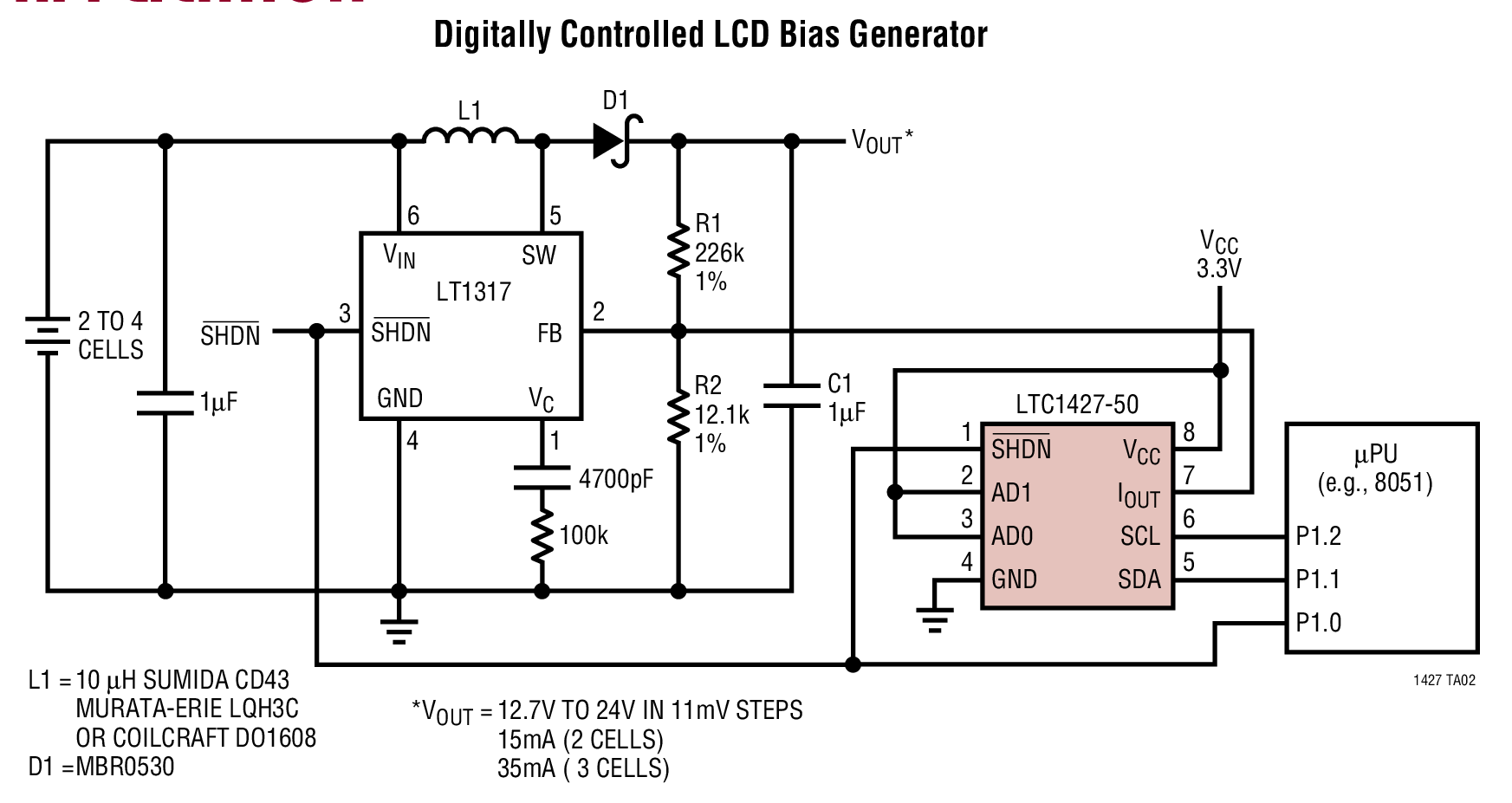

• LCD 对比度和背光源亮度控制
• 电源电压调整
• 电池充电器电压 / 电流调整
• GaAs FET 偏置调整
• 微调电位计免除
