ADI亚德诺 AD5601 产品介绍
2026-03-09
0次
特性

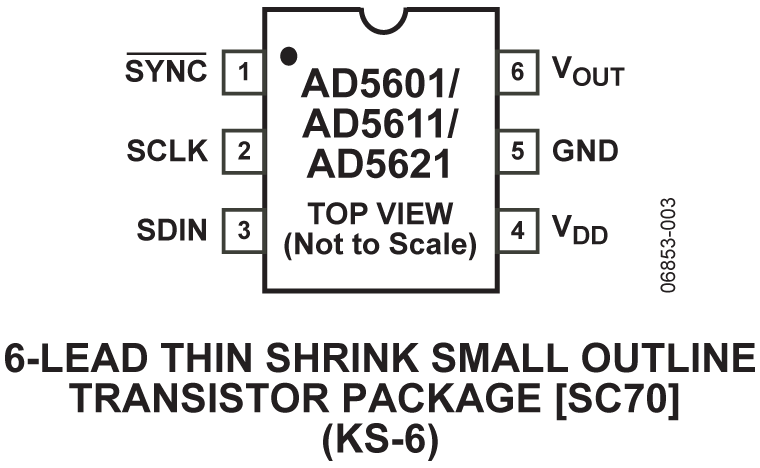

- 6引脚SC70和LFCSP封装
- 微功耗工作：5 V时最大电流100 μA
- 关断模式：0.2 μA（典型值，3 V）
- 电源电压：2.7 V至5.5 V
- 通过设计保证单调性
- 上电复位至0 V，具有掉电检测功能
- 3种关断功能
- 低功耗串行接口，采用施密特触发式输入
- 片内轨到轨输出缓冲放大器
- SYNC中断设置
- 极小的零点误差
- AD5601缓冲8位DAC
- B级：±0.5 LSB INLL
- AD5611缓冲10位DAC
- B级：±0.5 LSB INL
- A级：±4 LSB INL
- AD5621缓冲12位DAC
- B级：±1 LSB INL
- A级：±6 LSB INL
产品详情和应用

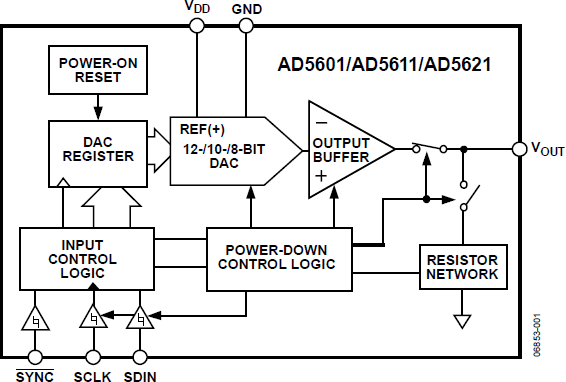

AD5601/AD5611/AD5621均属于nanoDAC®系列，分别是单通道、8/10/12位、缓冲电压输出DAC，使用2.7 V至5.5 V单电源供电，5 V时典型功耗为75 μA，采用小型LFCSP和SC70封装。这些器件内置片内精密输出放大器，能够实现轨到轨输出摆幅。AD5601/AD5611/AD5621采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。
三款器件的基准电压均从电源输入获得，因此具有最宽的动态输出范围。上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。
此外还具有省电特性，在省电模式下，器件在3 V时的典型功耗降至0.2 μA，并且提供可由软件选择的输出负载。可通过串行接口进入关断模式。
在正常工作模式下，这些器件具有低功耗特性，非常适合便携式电池供电设备。这些nanoDAC器件将小尺寸封装与低功耗特性相结合，特别适合用来满足电平设置要求，例如在空间受限、对功耗敏感的应用中产生偏置或控制电压。
产品特色

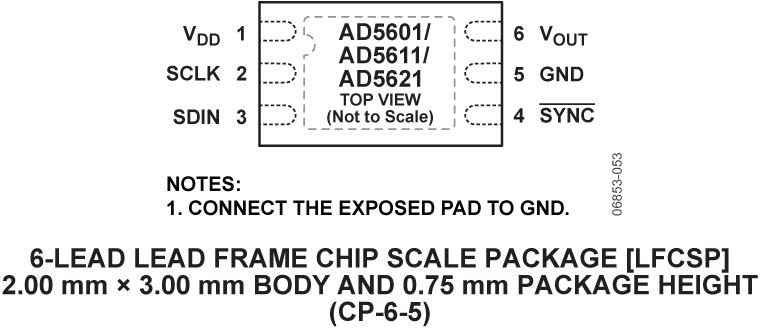

- 提供6引脚LFCSP和SC70两种封装。
- 低功耗、单电源供电。AD5601/AD5611/AD5621采用2.7 V至5.5 V单电源供电，最大功耗为100 μA，非常适合电池供电的应用。
- 利用片内输出缓冲放大器，DAC能够提供轨到轨输出摆幅，典型压摆率为0.5 V/μs。
- 基准电压从电源获得。
- 高速串行接口，时钟速率最高达30 MHz。专为极低功耗应用设计。接口仅在写周期期间上电。
- 关断功能。当关断时，该DAC在3 V下的典型上电复位电流为0.2 μA，具有掉电检测功能。
应用
- 电平设置
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器
