ADI亚德诺_MAX5100_产品介绍

ADI亚德诺 MAX5100 产品介绍

2026-03-09 0次

特性

+2.7V至+5.5V单电源供电
超低电源电流
- 工作时为0.4mA
- 关断模式下为1nA
超小型20引脚TSSOP封装
地至V_DD基准输入范围
输出缓冲放大器提供轨到轨摆幅
双缓冲寄存器支持同步更新
上电复位可将所有寄存器设置为零

产品详情和应用

MAX5100并行输入、电压输出、四通道8位数模转换器(DAC)采用+2.7V至+5.5V单电源供电，采用节省空间的20引脚TSSOP封装。内部精密缓冲器提供轨到轨摆幅，基准输入范围包括接地和正供电轨。所有四个DAC共享同一个基准输入。

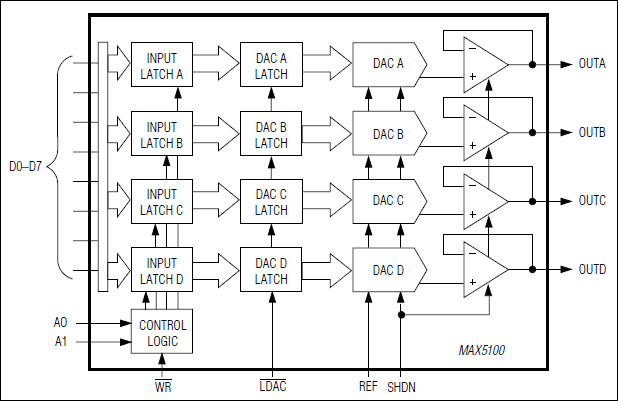

MAX5100提供双缓冲逻辑输入：四个8位缓冲寄存器，后接四个8位DAC寄存器。这可以防止DAC输出在写入操作期间发生变化。异步控制引脚（低电平有效LDAC）用于同时更新DAC寄存器。MAX5100具有关断模式以及上电复位模式，前者可将电流降至1nA，后者可在上电时将所有寄存器复位为十六进制代码00。

应用

数字增益与失调控制
便携式仪表
功率放大器偏置控制
可编程衰减器
