特性

• 采用+5V (MAX512)或+3V (MAX513)单电源或双极性电源供电
• 低功耗
  • 1mA工作电流
  • 关断电流：<1µA
• 单极性或双极性输出
• 5MHz、3线串行接口
• 与SPI、QSPI和Microwire兼容
• 两个缓冲双极性输出DAC (DAC A/B)
• 独立可编程关断模式
• 节省空间的14引脚SO/DIP封装
• 引脚和软件复位

产品详情和应用

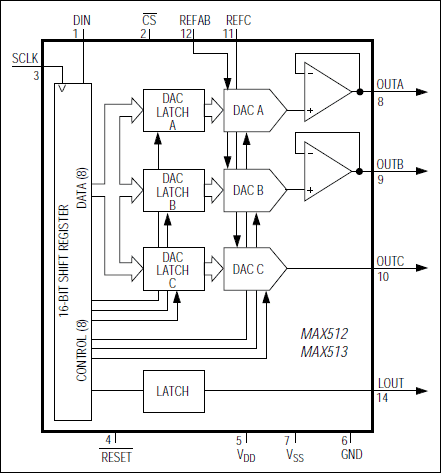

MAX512/MAX513包含三个8位、电压输出数模转换器（DAC A、DAC B和DAC C）。DAC A和B的输出缓冲放大器提供电压输出，同时减少外部元件数量。DAC A的输出缓冲器可在VDD或VSS的0.5V以内提供或吸收5mA电流。DAC B的缓冲器可在VDD或VSS的0.5V以内提供或吸收0.5mA电流。DAC C无缓冲，可提供精度更高的第三个电压输出。MAX512采用+5V ±10%单电源供电，MAX513采用+2.7V至+3.6V电源供电。两款器件还可采用分离电源供电。

3线串行接口的最大工作频率为5MHz，并与SPI^™、QSPI^™和Microwire^™兼容。串行输入移位寄存器长度为16位，由8位DAC输入数据以及用于DAC选择和关断的8位组成。DAC寄存器可以在CS的正边沿独立加载或并行加载。还提供用于辅助控制的锁存逻辑输出。

MAX512/MAX513具有超低功耗并采用小型封装（14引脚DIP/SO），非常适合用于便携式和电池供电应用。电源电流仅为1mA，关断时降至1µA以下。三个DAC中的任何一个都可以独立关断。在关断模式下，DAC的R-2R梯形网络与基准输入断开，从而尽可能地降低系统功耗。

应用

• 数字增益与失调控制
• 可编程衰减器
• 可编程电流源
• 可编程电压源
• 射频数字调节偏置电路
• VCO调谐
