特性

• 16位单调性DAC，保证12位精度
• 提供8引脚SOT-23和8引脚MSOP封装
• 上电复位至零电平或中间电平。
• 建立时间：10 µs
• 低功耗。采用2.7 V至5.5 V电源供电。3 V时典型功耗为0.35 mW，5 V时为0.7 mW，因而特别适合电池供电应用
• 关断功能。省电模式下，3 V时DAC的典型功耗为50 nA，5 V时为200 nA。

产品详情和应用

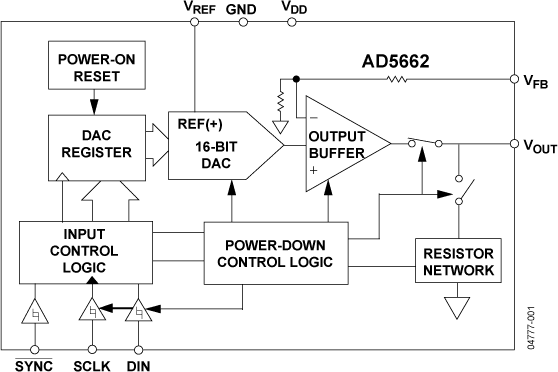

AD5662属于nanoDAC®系列，是一款低成本、低功耗、单通道、16位、缓冲电压输出、保证单调性的模数转换器(DAC)。

该器件内置一个上电复位电路，确保DAC输出上电至0 V或中间电平（视型号而定），并保持该电平，直到执行一次有效的写操作为止。该器件的典型功耗为250 µA，还具有省电特性，在省电模式下，器件在5 V时的功耗降至1 µA，并提供软件可选输出负载。

AD5662采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI™、QSPI™、MICROWIRE™、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

产品特色

1. 16位单调性DAC，保证12位精度。
2. 提供8引脚SOT-23和8引脚MSOP封装。
3. 上电复位至零电平或中间电平。
4. 低功耗。采用2.7 V至5.5 V电源供电。3 V时典型功耗为0.35 mW，5 V时为0.7 mW，因而特别适合电池供电应用。
5. 关断功能。关断模式下，3 V时DAC的典型功耗为50 nA，5 V时为200 nA。
6. 建立时间：10 µs。

应用

• 过程控制
• 数据采集系统
• 便携式电池供电仪表
• 数字增益和失调电压调整
• 可编程电压源和电流源
• 可编程衰减器
