特性

• 体积最小的引脚兼容型八通道 DAC

  • LTC2600：16 位
  • LTC2610：14 位
  • LTC2620：12 位

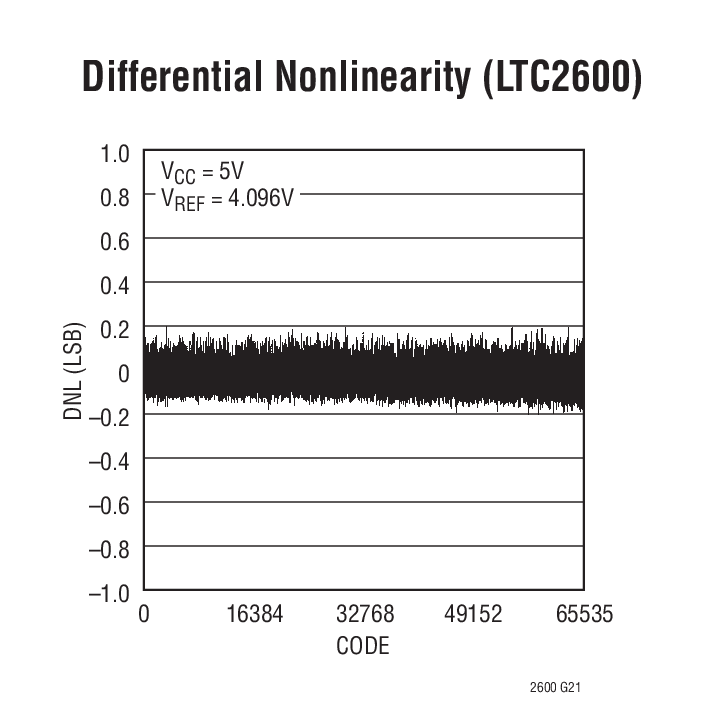

• 在整个工作温度范围内保证 16 位单调性
• 2.5V 至 5.5V 的宽供电电压范围
• 低功耗操作：在 3V 工作电压下每个 DAC 的消耗电流为 250uA
• 单个通道的消耗电流降至 1uA (最大值)
• DAC 之间的串扰极低 (<10uV)
• 高轨至轨输出驱动 (±15mA，最小值)
• 双缓冲数字输入
• 引脚兼容型 10 位 / 8 位器件版本 (LTC1660 / LTC1665)

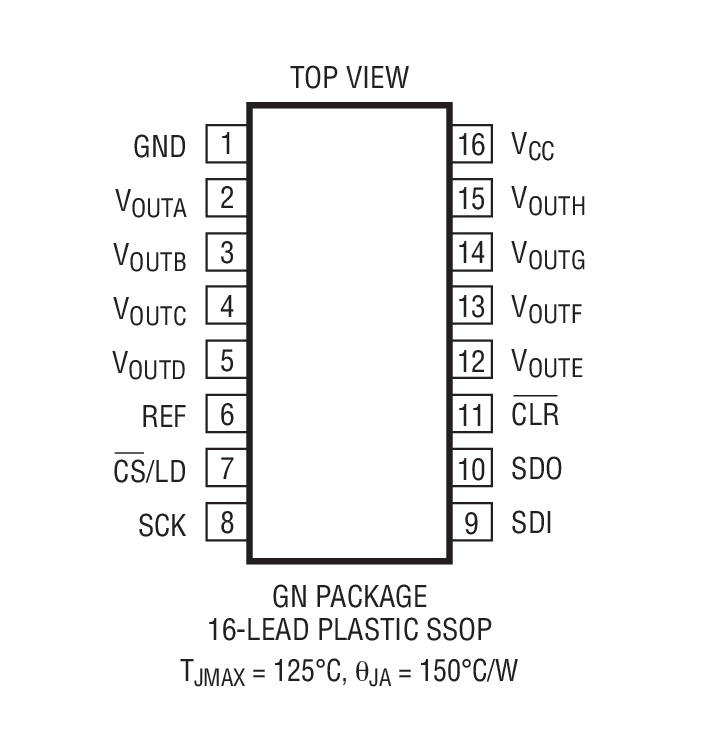

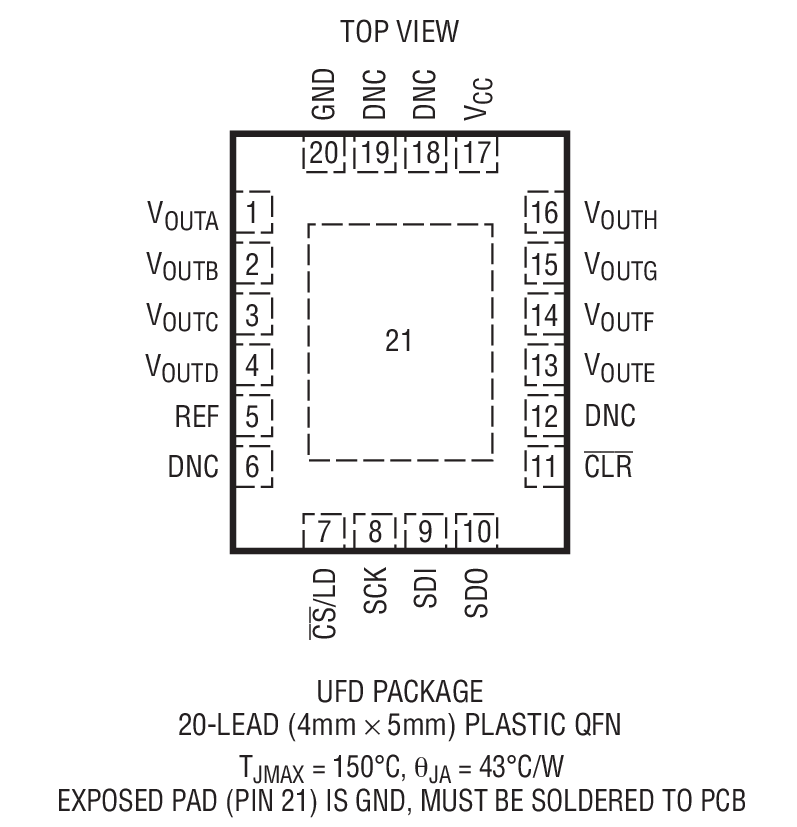

• 纤巧型 16 引脚窄体 SSOP 和 20 引脚 4mm x 5mm DFN 封装

产品详情和应用

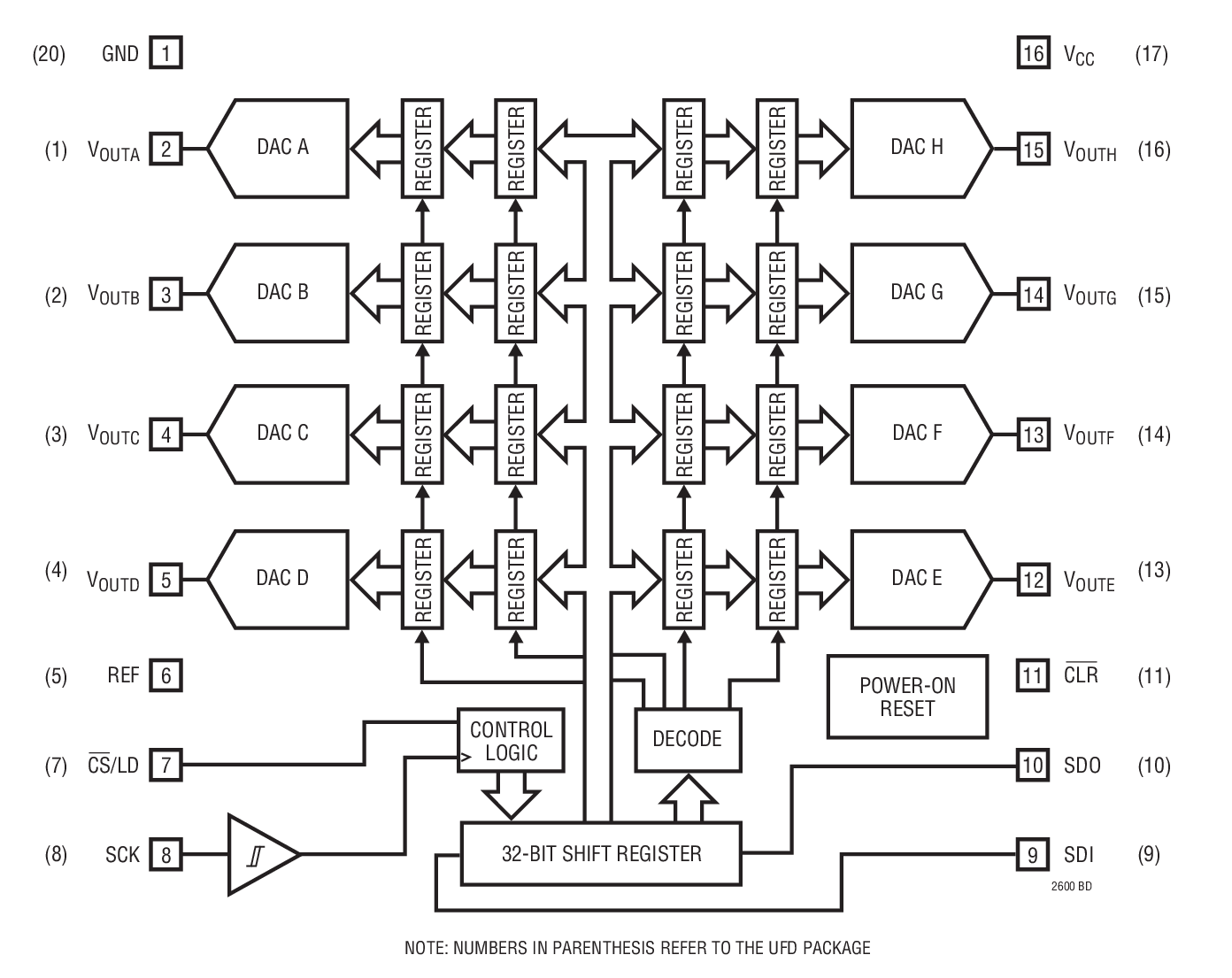

LTC^®2600/LTC2610/LTC2620 是采用 16 引脚窄体 SSOP 封装和 20 引脚 4mm x 5mm QFN 封装的八通道 16、14 和 12 位、2.5V 至 5.5V 轨至轨电压输出 DAC。它们内置高性能输出缓冲器，并保证具有单调特性。

这些器件建立了 16 位和 14 位 DAC 的板密度新基准，以及单电源、多路电压输出应用中输出驱动、串扰和负载调节的高性能标准。

该器件采用了一个简单的 SPI / MICROWIRE 兼容型三线式串行接口，可在高达 50MHz 的时钟频率下工作。它们具有菊链操作能力和一种硬件 CLR 功能。

LTC2600/LTC2610/LTC2620 采用了一个加电复位电路。在上电期间，电压输出上升至零标度以上不足 10mV；在上电之后，电压输出维持在零标度，直到出现一个有效写操作和更新操作为止。

• 移动通信
• 过程控制和工业自动化
• 仪表
• 自动测试设备
