特性

• 采用 SOT-23 封装的微功率 10 位 DAC
• 低工作电流：60μA
• 超低功率停机模式：12μA
• 与 I²C^™ 兼容的二线式串行接口
• 可选的内部基准或与 V_CC 成比例

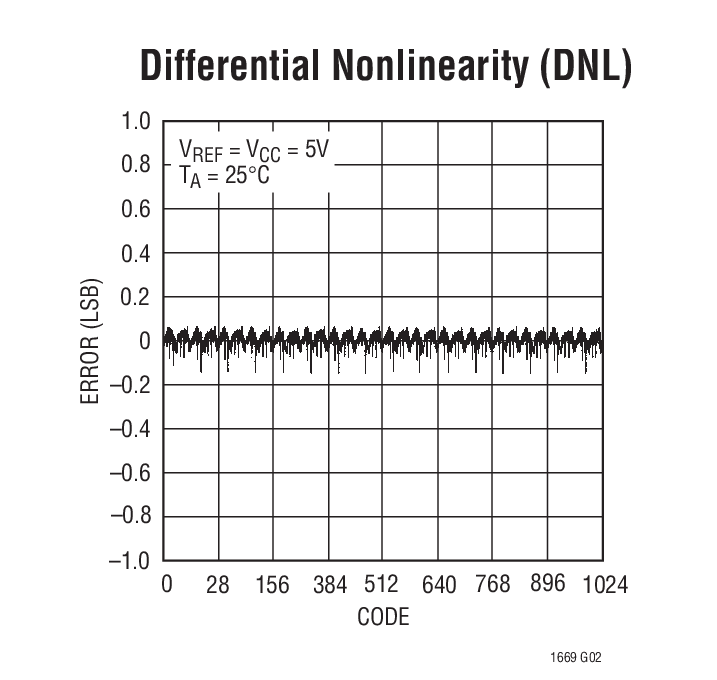

• 最大 DNL 误差：0.75LSB
• 8 个用户可选地址 (MSOP 封装)
• 2.7V 至 5.5V 单工作电源
• 真正的缓冲轨至轨电压输出
• 上电复位
• 用于 SDA  和 SCL 的 1.5V V_IL 和 2.1V V_IH

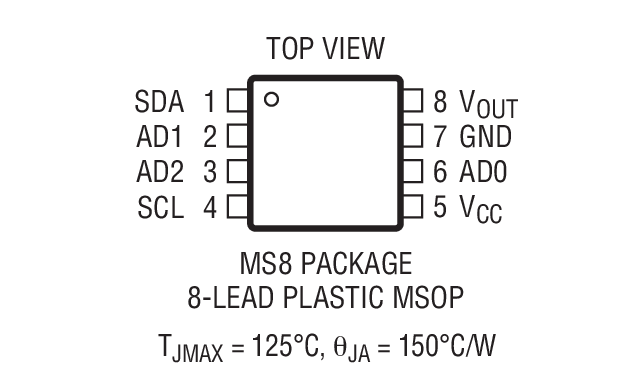

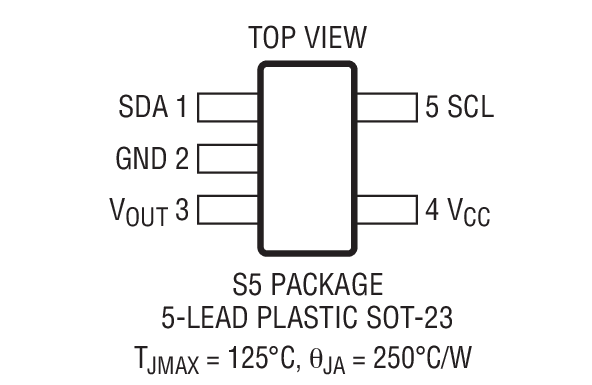

• 小型 5 引脚 SOT-23 和 8 引脚 MSOP 封装

产品详情和应用

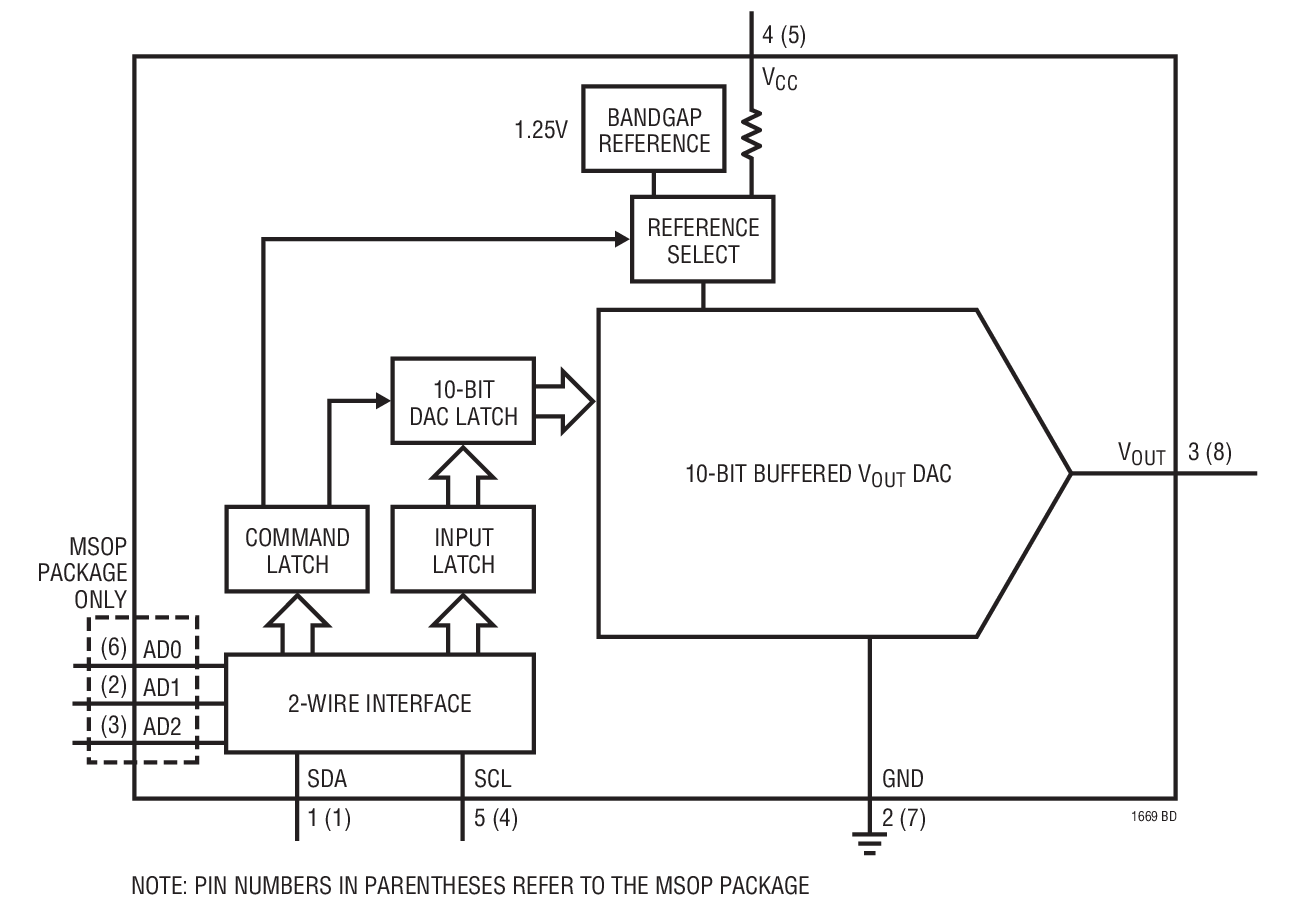

LTC^®1669 是一款 10 位电压输出 DAC，该器件具有真正的缓冲轨至轨输出电压能力。它采用一个电压范围为 2.7V 至 5.5V 的单工作电源。用于该 DAC 的基准可以在电源电压或一个内部带隙基准之间进行选择。当选择内部带隙基准时，将把全标度输出电压范围设定在 2.5V。而当选择电源作为基准时，输出电压范围将被设定在电源电压。

该器件具有一个与 I²C 相兼容的简单二线式串行接口，允许在多个设备之间进行通信。对内部数据寄存器进行了双重缓冲，以便立刻对多个设备进行同时更新。该 DAC 可被置于低电流断电模式，以供那些希望节省功率的系统之用。

上电复位可确保 DAC 输出在最初加电时处于 0V，而且所有的内部寄存器均被清零。LTC1669 和 LTC1663 具有引脚对引脚的兼容性。

对于 SMBus 兼容型设计，请查阅 LTC1663 的相关资料。
