ADI亚德诺_AD5361_产品介绍

ADI亚德诺 AD5361 产品介绍

2026-03-09 0次

特性

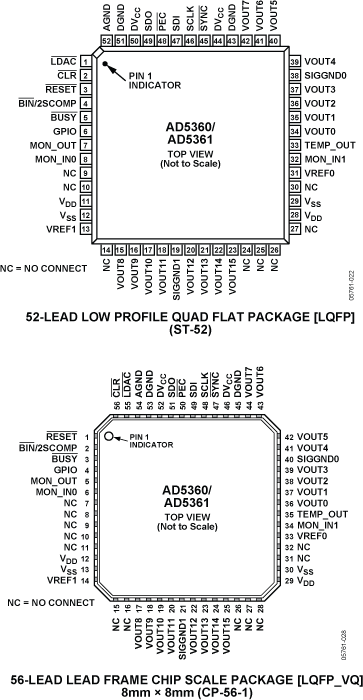

在52引脚LQFP封装中集成16通道DAC
确保的16/14 bits单调性
额定输出电压范围：-10 V～+10 V
可提供多种输出范围
温度监控功能
通道监控多路复用器
数字复位（RESET）

对用户定义的SIGGNDx进行清零
GPIO功能
允许用户可编程失调和增益的系统校准功能
通道分组和寻址特性
数据检错特性
SPI兼容的串行接口
2.5 V～5.5 V的数字接口
DAC输出的同步更新

产品详情和应用

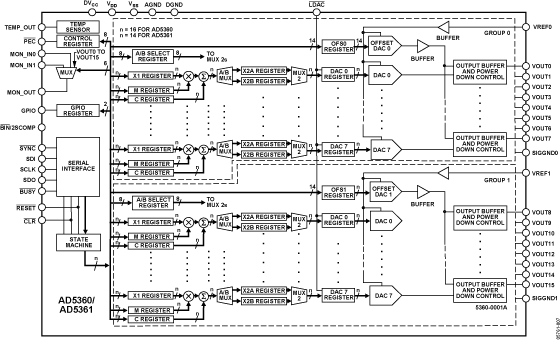

AD5360/AD5361在一个52引脚LQFP封装中集成了16通道的16-/14-bit DAC。它提供4倍于基准电压的缓冲电压输出范围。每个DAC的增益和失调均能够独立调整，以去除误差。更灵活的是，器件被分为2组，每组8个DAC，每组的输出范围都能够由一个失调DAC进行独立调整。

AD5360/AD5361提供V_SS从-4.5 V 到-16.5 V、 V_DD从+8 V 到+16.5 V宽电压范围内的可靠工作。负载电流为1mA时，输出放大器的裕量需求为1.4 V。

AD5360/AD5361具有与SPI^®、QSPI™、MICROWIRE™和DSP接口标准兼容的高速4线串行接口，能够处理高达50 MHz的时钟速率。通过将LDAC输入引脚拉低，所有的输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器。

每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。

应用

仪器仪表
工业控制系统
自动测试设备（ATE）的电平设置
可变光学衰减器（VOA）
光学线卡

Data Sheet, Rev. A, 2/08
