ADI亚德诺_AD5325_产品介绍

ADI亚德诺 AD5325 产品介绍

2026-03-09 0次

特性

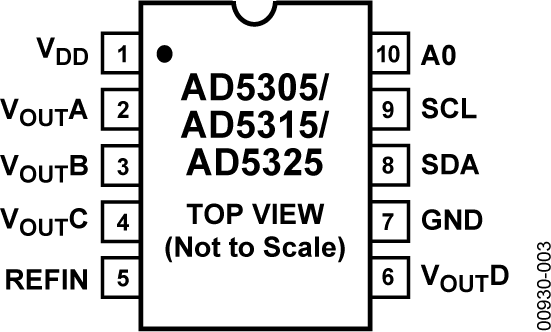

4个12位DAC，采用10引脚MicroSOIC封装
低功耗：600 µA （5 V），500 µA （3 V）
关断模式的功耗：200 nA（5 V），80 nA（3 V）
通过设计保证单调性
上电复位至0 V
三种关断功能

双缓冲输入逻辑
输出范围：0 V至V_REF
双线式（I²C™兼容）串行接口
数据回读设置；软件清零设置
通过LDAC引脚（低电平有效）同时更新DAC输出
温度范围：-40 °C至105 °C

产品详情和应用

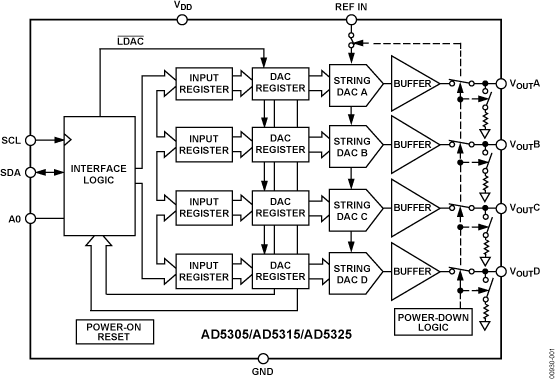

AD5305/AD5315/AD5325分别是四通道8/10/12位、缓冲电压输出DAC，提供10引脚microSOIC封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/µs。所用的双线式串行接口能够以最高400 kHz时钟速率工作。当V_DD <3.6 V时，此接口为SMBus兼容。多个器件可以共用同一总线。

产品特色

提供10引脚MicroSOIC封装

低功耗，采用2.5 V至5.5 V单电源供电

3 V时功耗为1.5 mW，5 V时功耗为3 mW

轨到轨输出，压摆率为0.7 V/µs

多个器件可以共用同一总线

基准电压从电源获得

串行接口，时钟速率最高达400 kHz

与AD5305（8位）和AD5315（10位）引脚兼容、软件兼容

I²C (Inter-IC)是飞利浦半导体公司的商标。
