ADI亚德诺 AD5371 产品介绍

2026-03-09 0次

特性

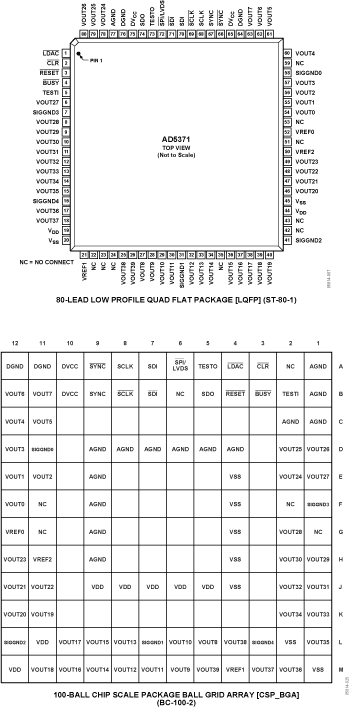

在80引脚LQFP封装和100引脚CSP_BGA封装中集成40通道DAC
确保的14 bits单调性
最大输出电压范围是基准电压的4倍（20V）
额定输出电压范围：-4 V～+8 V

允许用户可编程失调和增益的系统校准功能
对用户定义的SIGGNDx进行清零
可提供多种独立的输出范围
欲了解更多信息，请参考数据手册

产品详情和应用

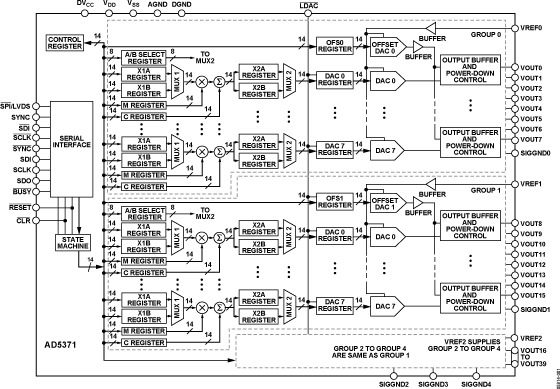

AD5371*是一款40通道的14-bit DAC，采用80引脚LQFP封装或100引脚CSP_BGA。器件提供4倍于基准电压的缓冲电压输出范围。每个DAC的增益和失调均能够独立调整，以去除误差。更灵活的是，器件被分为5组，每组8个DAC。3个失调DAC用于调整每组的输出范围。第0组通过失调DAC 0进行调整，第1组通过失调DAC 1进行调整，第2组到第4组通过失调DAC 2进行调整。

AD5371提供V_SS从-16.5 V 到-4.5 V、V_DD从9 V 到16.5 V宽电压范围内的可靠工作。负载电流为1mA时，输出放大器的裕量需求为1.4 V。

AD5371具有与SPI、QSPI™、MICROWIRE™和DSP接口标准兼容的高速串行接口，能够处理高达50 MHz的时钟速率。它还具有100 MHz的低压差分信号（LVDS）串行接口。

DAC寄存器在接收新数据时更新。通过将LDAC输入引脚拉低，所有的输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器，允许去除增益和失调误差。

每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。

应用

自动测试设备（ATE）的电平设置

可变光学衰减器（VOA）

光学开关

工业控制系统

仪器仪表

*Protected by U.S. Patent No. 5,969,657; other patents pending.

Data Sheet, Rev. B, 3/08
