特性

• 缓冲电压输出
• 内部2.048V基准电压源
• 采用5V单电源或±5V双电源供电
• 低功耗：
• 工作电流：250µA
• 关断模式电流：40µA

产品详情和应用

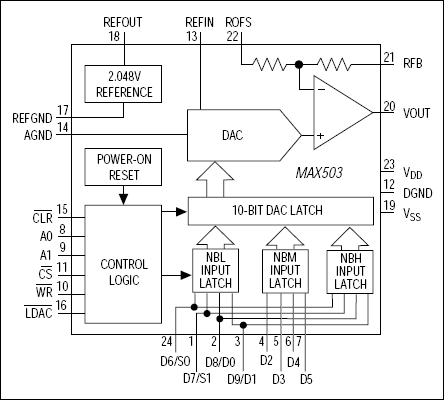

MAX503是一款低功耗、10位、电压输出数模转换器(DAC)，采用5V单电源或±5V双电源。该器件具有内部基准电压源和输出缓冲放大器。5V单电源供电时工作电流仅为250µA，非常适合便携式和电池供电应用。此外，紧缩小型封装(SSOP)尺寸仅为0.1平方英寸，使用的电路板面积比8引脚DIP封装更小。通过对DAC、运算放大器和基准电压源进行激光调整，实现了10位分辨率。无需进一步调整。

内部增益设置电阻可用于定义0V至+2.048V、0V至+4.096V或±2.048V的DAC输出电压范围。无需使用外部电阻或运算放大器即可实现四象限乘法。并行逻辑输入采用双缓冲，并且与4位、8位和16位微处理器兼容。关于硬件和软件兼容的12位升级产品，请参考MAX530数据手册。对于功能类似但具有串行数据接口的DAC，请参考MAX504/MAX515数据手册。

应用

• 任意函数发生器
• 自动测试设备(ATE)
• 电池供电数据转换产品
• 数字增益与失调控制
• 工业过程控制
• 微处理器控制校准
• 元件数最少的模拟系统
