ADI亚德诺 AD5384 产品介绍

2026-03-09 0次

特性

保证单调性
相对精度(INL)：最大值±4 LSB
1.25 V/2.5 V、10 ppm/℃片内基准电压源
温度范围： -40 ℃至+85 ℃

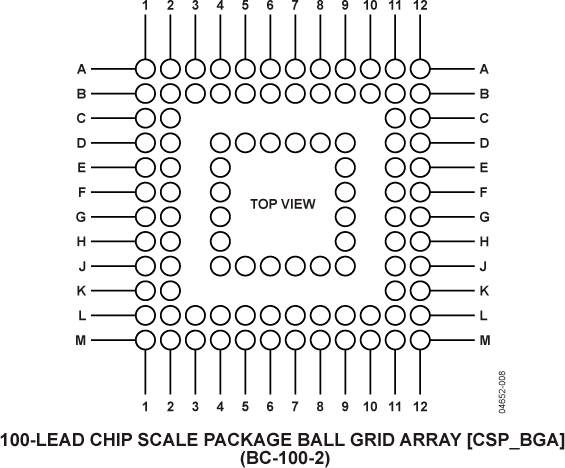

封装类型： 100引脚CSP_BGA
串行SPI/QSPI^™/MICROWIRE^®/DSP兼容型接口提供数据回读模式
I²C兼容型串行接口

集成通道监控功能
通过LDAC同时更新输出
清零至用户可编程代码功能
放大器升压模式可优化压摆率
用户可编程失调与增益调整
Toggle模式：支持方波生成
热特性

产品详情和应用

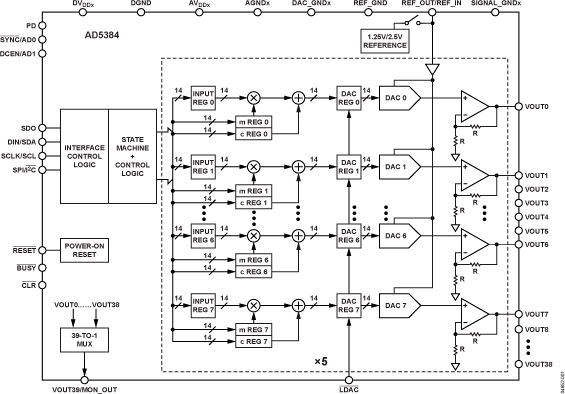

AD5384是一款完整的单电源、40通道、14位数模转换器(DAC)，提供100引脚CSP_BGA封装。所有40个通道均具有一个以轨到轨方式工作的片内输出放大器。该器件内置一个1.25 V/2.5 V、10 ppm/℃基准电压源。片内通道监控功能可将模拟输出多路复用至一个共用MON_OUT引脚，以便进行外部监控，输出放大器升压模式则可以优化放大器压摆率。 AD5384含有一个与SPI、QSPI、MICROWIRE、DSP接口标准兼容的串行接口，接口速度高于30 MHz，还有一个I²C兼容接口，支持400 kHz数据传输速率。输入寄存器后置DAC寄存器就可提供双缓冲，使各DAC输出既能独立更新，也能利用LDAC输入同时更新。各通道均具有可编程增益与失调调整寄存器，用户可以对任何DAC通道进行全面校准。禁用升压模式时，每个通道的典型功耗为0.25 mA。

应用

可变光衰减器(VOA)
自动测试设备(ATE)的电平设置
光微机电系统(MEMS)控制系统
仪器仪表
