AD9136

推荐用于新设计

双通道、16位、2.8 GSPS、TXDAC+®数模转换器

ADI亚德诺 AD9136 产品介绍
2026-03-09 0次

特性


  • 支持的输入数据速率大于2 GSPS
  • 专有低杂散与失真设计
    SFDR = 82 dBc(直流中频,−9 dBFS)
    灵活的8通道JESD204B接口
  • 多芯片同步
    固定延迟
    数据发生器延迟补偿
  • 可选1x、2x、4x、8x插值滤波器
    低功耗架构

  • 发射使能功能可进一步省电,实现输出状态的瞬时控制
  • 高性能、低噪声锁相环(PLL)时钟倍频器
  • 数字反sinc滤波器
  • 低功耗: 1.42 W(1.6 GSPS,全部工作条件)

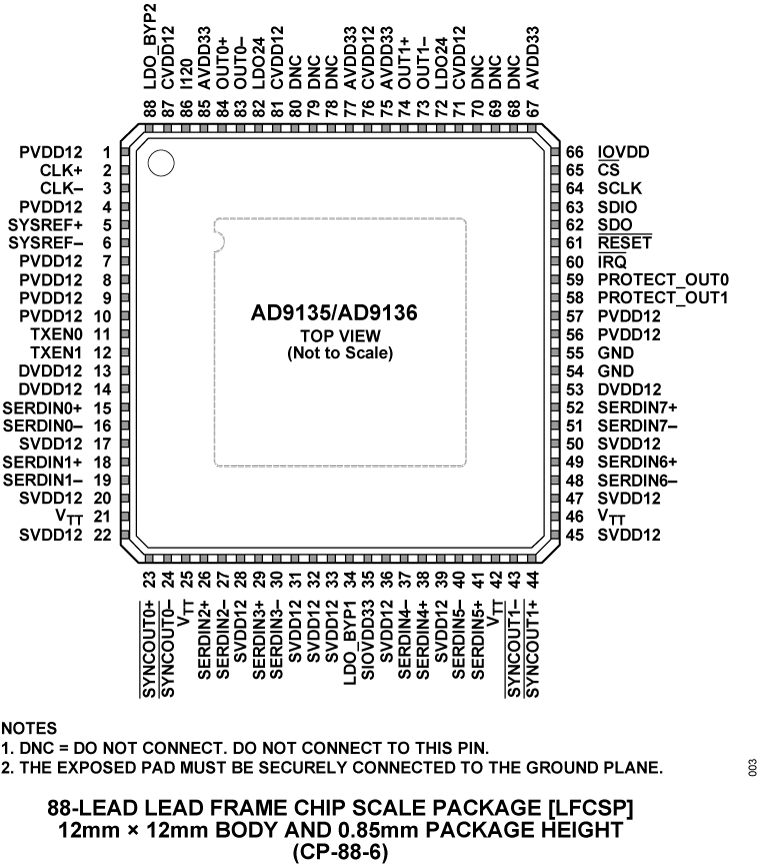

  • 88引脚LFCSP(带裸露焊盘)


产品详情和应用

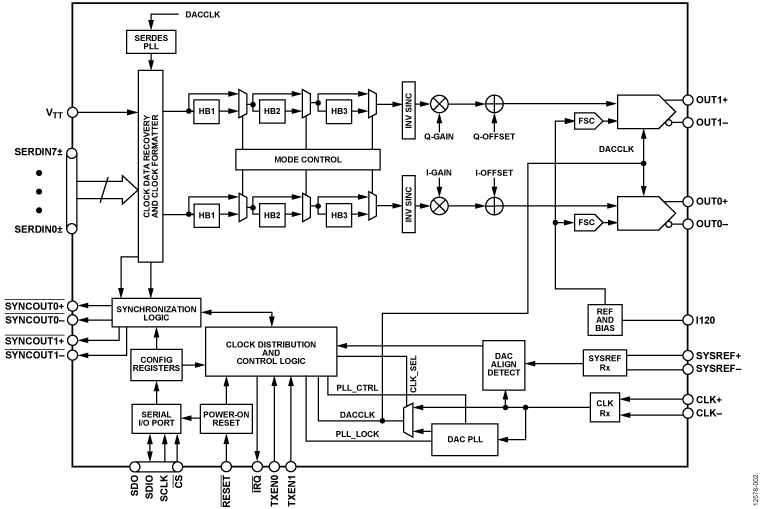

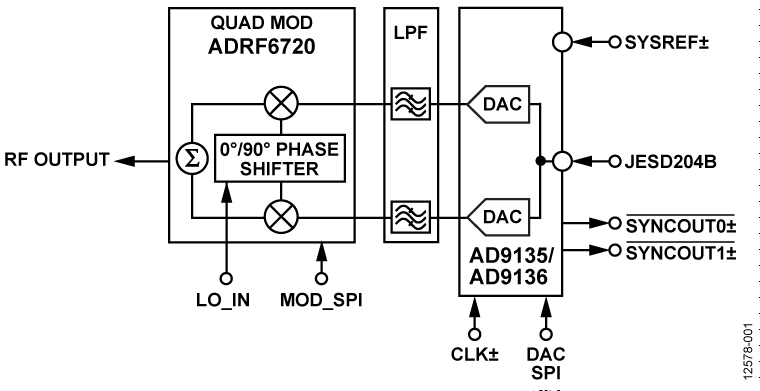

AD9136是一款双通道、16位、高动态范围数模转换器(DAC),提供2800 MSPS最高采样速率,可以在极宽的带宽内产生多载波。 DAC输出经过优化,可以与ADI公司的ADRF6720和ADRF670x模拟正交调制器(AQM)无缝接口。可选三线式或四线式串行端口接口(SPI)允许对许多内部参数进行编程和回读。 满量程输出电流可以在13.9 mA至27.0 mA典型范围内进行编程。 AD9136提供88引脚LFCSP封装。

产品特色

  1. 高于2 GHz的超宽复杂信号带宽,支持新兴的宽带和多频带无线应用。
  2. 先进的低杂散与失真设计技术,从基带到高中频的宽带信号可以实现高质量合成。
  3. JESD204B子类1支持简化软件和硬件设计中的多芯片同步。
  4. 对于具有串行器/解串器(SERDES) JESD204B 8通道接口的数据接口宽度,引脚更少。
  5. 可编程发射使能功能实现了功耗与唤醒时间之间的设计平衡。
  6. 小型封装,尺寸为12 mm x 12 mm。
应用
  • 无线通信
    3G/4G W-CDMA基站
    宽带中继器
    软件定义无线电
  • 宽带通信
    点对点
    本地多点分配服务(LMDS),以及
    多通道多点分配服务(MMDS)
  • 发射分集、多路输入/多路输出(MIMO)
  • 仪器仪表
  • 自动测试设备
