ADI亚德诺 AD5668 产品介绍
2026-03-09
0次
特性
- 低功耗，最小的引脚兼容、8通道DAC
AD5668：16位
AD5648：14位

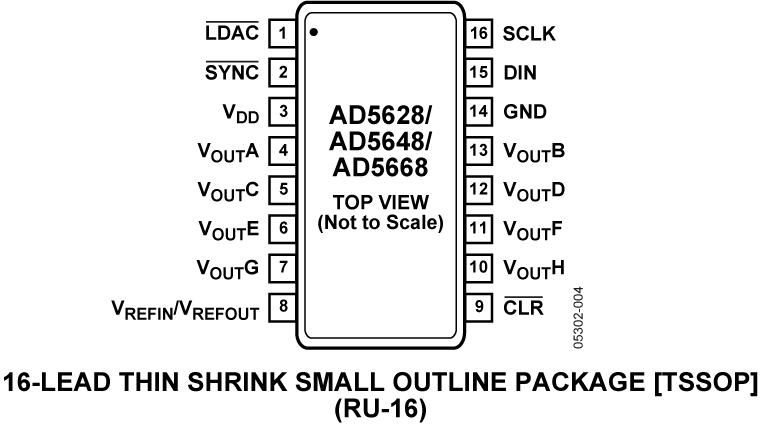

AD5628：12位 - 16引脚和14引脚TSSOP

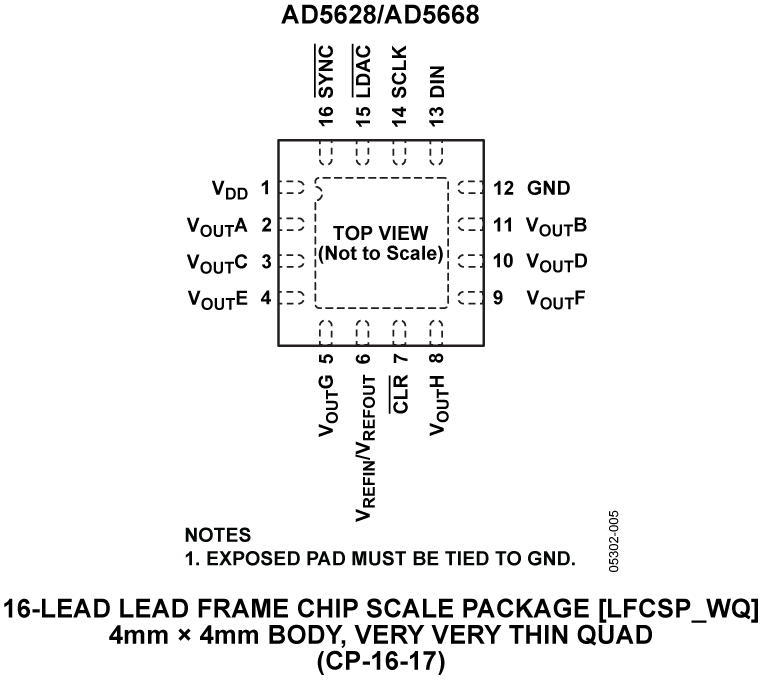

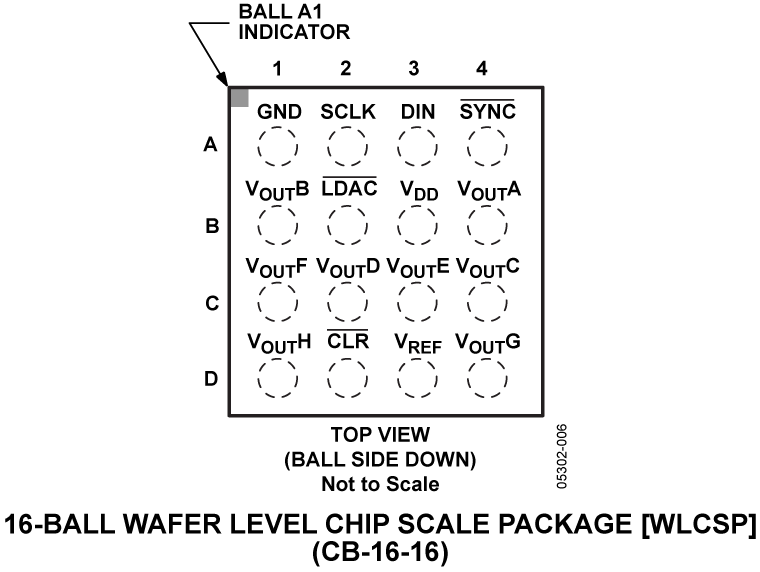

- 4mm X 4mm 16引脚LFCSP封装
- 1.25 V/2.5 V、5 ppm/ºC片内基准电压源
- 关断模式下的功耗：400 nA (5 V)，200 nA (3 V)
- 采用2.7 V至5.5 V电源供电，通过设计保证单调性
- 上电复位至零电平或中间电平
- 3种关断功能
- 硬件/LDAC和/LDAC脚无效使能功能
- /CLR功能，清零至可编程码
- 轨到轨工作
AD5668-EP：支持防务和航空航天应用（AQEC标准）
- 下载AD5668-EP (Rev 0)数据手册
- 军用温度范围
（−55°C至+125°C） - 受控制造基线
- 封装/测试厂
- 制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
产品详情和应用

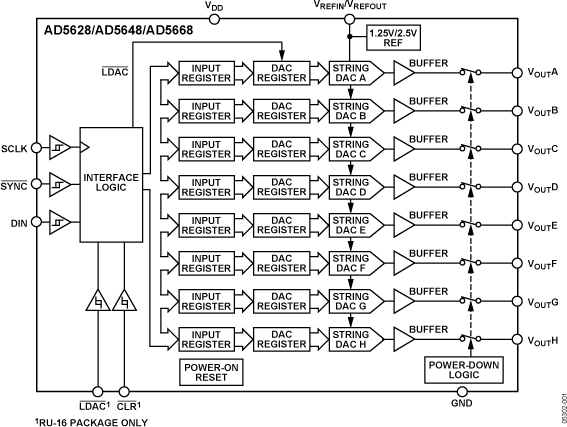

AD5668 是一种低功耗、8通道、16位缓冲电压输出DAC。该器件采用2.7 V至5.5 V单电源供电，通过设计保证单调性。
AD5668 内置一个片内基准电压源，内部增益为2。AD5668-1内置一个1.25 V、 5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD5668-2、-3内置一个2.5 V 、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。内部基准电压源则通过软件写入启用。
上述器件内置一个上电复位电路，确保DAC输出上电至0 V (AD5668-1、-2)或中量程(AD5668-3)并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立省电特性，在省电模式下，器件在5 V时的功耗降至400 nA，并提供软件可选输出负载。
利用/LDAC功能可以同时更新所有DAC的输出，用户也能选择要同时更新的DAC通道。另外还有一个异步/CLR功能，更新至用户可编程码：零电平、中量程或满量程。
AD5668采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。
AD5668-EP支持防务和航空航天应用（AQEC标准）
产品聚焦
- 8通道16位DAC。
- 1.25 V/2.5 V、5 ppm/ºC片内基准电压源。
- 提供14引脚/16引脚TSSOP封装。
- 上电复位至0 V或中间电平。
- 关断功能。关断模式下，3 V时DAC的典型功耗为200 nA，5 V时为400 nA。
