ADI亚德诺_MX7545_产品介绍

ADI亚德诺 MX7545 产品介绍

2026-03-09 0次

特性

12位分辨率

±1 LSB增益精度（G级）

单电源供电

改进的ESD保护

V_DD = +5V时CMOS/TTL兼容

V_DD = +15V时CMOS兼容

产品详情和应用

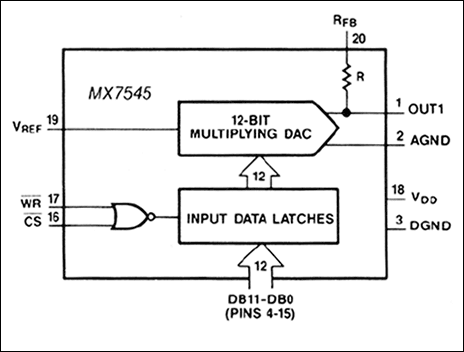

MX7545是一款具有内部数据锁存器的12位CMOS乘法数模转换器(DAC)。输入数据作为单个12位字加载，并在低电平有效CS和低电平有效WR输入的控制下锁存。当低电平有效CS和低电平有效WR为低电平时，输入数据锁存器为透明状态，并且DAC输出会对数字输入的任何变化作出响应。MX7545采用+5V或+15V单电源供电。电气特性是在这两种电源电压下均符合规格。采用+5V电源时，数字输入与+5V TTL和CMOS兼容，在+15V电源范围内保持高电压CMOS兼容性。

Maxim MX7545使用的低温度系数薄膜电阻经过激光调整，产生的线性误差为±¼ LSB（典型值），增益误差为±1 LSB（最大值）（G级）。数字输入受到改进的静电放电(ESD)损坏保护，可以承受超过6,000V（典型值）的ESD电压。MX7545采用20引脚窄体DIP和小型封装。

应用

µP控制的校准电路
自动测试设备
运动控制系统
可编程增益放大器
可编程电源
